ECHT撓性聯軸器 NES 低慣性輪轂X直線輪轂
2021/4/11 19:53:13 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： NES
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
最適合小型伺服電機驅動，輪轂及襯塊材質采用超硬鋁合金的小型膜片聯軸器。
低慣性輪轂和直線輪轂的組合形式。
所有商品種符合RoHS指令
標準機型
1. 特點
- 低慣性量
- 高扭轉剛性
- 無背隙
- 安裝方便
- 環保
- 壓倒性的商品種類
低慣性輪轂、襯塊材質采用輕量·高強度的超硬鋁合金，其獨特的輪轂形狀實現了更低的慣性量。
最適于伺服電機電動機驅動下的高頻加減速運轉。
因為高扭轉力剛性所以對伺服電機具有更優秀的追從性、最適于精密控制。
動力傳遞采用摩擦聯結方式，無背隙。最適于高精度定位。
兩側的輪轂在確保同軸度的情況下組立而成。軸的聯結通過兩顆夾緊螺栓緊固完成聯結。
本產品對應與RoHS，JIG，PFOS及SVHC(15物質)的有害化學物質限制要求。
低慣性輪轂和直線輪轂的組合達到56種，軸孔徑組合達到3252種，可對應更廣泛的客戶需求。

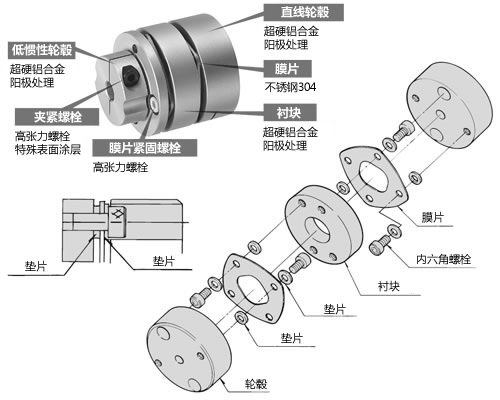

2. 構造

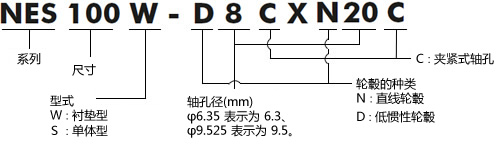

3. 型號表示舉例
※型號表示時請將軸孔徑較小一方放置在前。

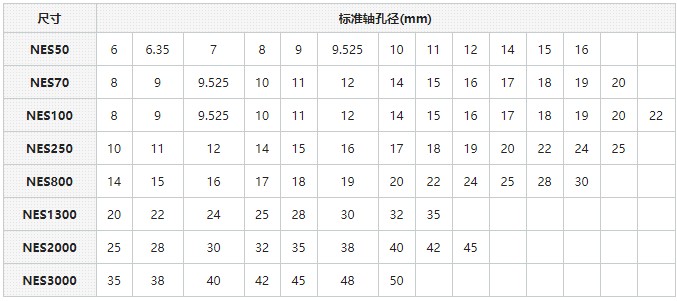

4. 標準軸孔徑一覽表 低慣性輪轂 (φD1)

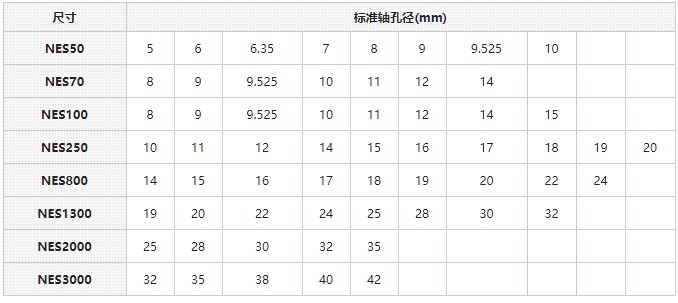

5. 標準軸孔徑一覽表 直線輪轂 (φD2)
