脹緊套（免鍵軸套）TF系列
2021/4/21 22:21:12 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： TF
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
內外徑比率很小，最適于小徑輪轂
- 標準規格
- 無電解鍍鎳規格
TF系列制品符合RoHS指令
脹緊套安裝方法、拆卸方法視頻
請點擊此處查看安裝方法、拆卸方法視頻
1．特點
- 產品系列中內外徑比最小，最適于小徑輪轂。
- 緊固螺栓數量在動力鎖系列品中最少，可有效減少組裝工時。
- 無電解鎳規格(KP)商品最適于無塵室等場所中的簡易防銹。
- 有定心功能，無需對輪轂進行導向部的加工。

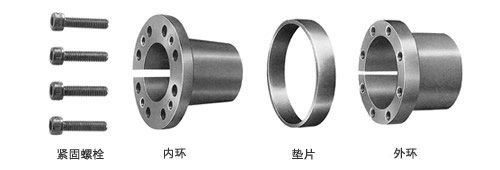

2．構造
TF系列由內環、外環、襯套、緊固螺栓共4個零部件構成，通過擰緊緊固螺栓來實現強力的緊固。
3．機型標準規格
- [標準規格]
- [無電解鎳規格]
| 型號 | 適用軸徑 | 傳遞扭矩 | 詳細數據 | |
|---|---|---|---|---|
| N?m | kgf?m | |||
| TF系列 | φ6～φ90 | 11～8820 | 1.2～900 | 請點擊此處查看型號一覽表 |
| 型號 | 適用軸徑 | 傳遞扭矩 | 詳細數據 | |
|---|---|---|---|---|
| N?m | kgf?m | |||
| TF-KP系列 | φ10～φ90 | 44～8820 | 4.4～900 | 請點擊此處查看型號一覽表 |

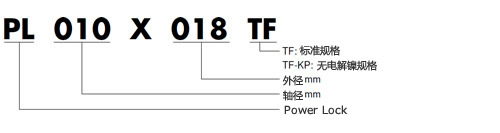

4．型號表示舉例
