脹緊套（免鍵軸套）KE系列
2021/4/15 22:52:01 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： KE
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
能對應大范圍的公差軸
- 標準規格
- 無電解鍍鎳規格
- 不銹鋼規格
- 低面壓規格
KE系列制品符合RoHS指令
聯結件 KE系列低面壓規格的特長 視頻內容
聯結件 操作方法 視頻內容

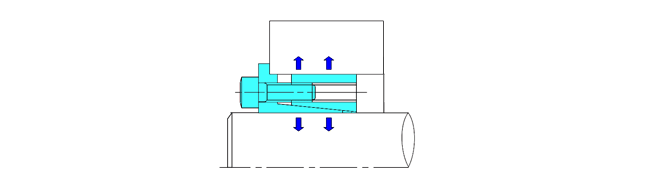

1. 聯結原理和特長
- 可對應大范圍的公差軸（KP規格除外），標準品可對應安裝于伺服電機的正公差軸。
- 作為小徑軸的產品、最適于小型步進電機和伺服電機的輸出軸聯結。
- 不銹鋼規格(SS)和無電解鎳規格(KP)在組裝時無需涂油或潤滑脂。
- 內外徑比率比AE系列小，能實現更緊湊的設計。
- 提供可用于小徑輪轂的低面壓規格。

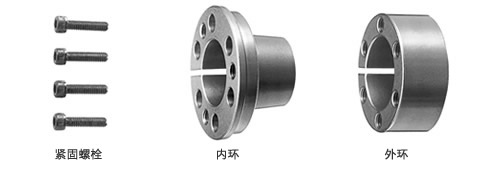

2． 構造
KE系列產品由內環、外環及緊固螺栓3個零部件構成，通過擰緊緊固螺栓以實現強力緊固。
3． 機型標準規格
- 標準/無電解鎳規格
- 不銹鋼規格
- 低面壓規格
| 型號 | 適用軸徑 | 傳遞扭矩 | 詳細數據 | |
|---|---|---|---|---|
| N?m | kgf?m | |||
| KE/KE-KP系列 | φ5～φ100 | 7.5～9900 | 0.77～1010 | 請點擊此處查看型號一覽表 |
| 型號 | 適用軸徑 | 傳遞扭矩 | 詳細數據 | |
|---|---|---|---|---|
| N?m | kgf?m | |||
| KE-SS系列 | φ5～φ50 | 5.0～836 | 0.51～85.3 | 請點擊此處查看型號一覽表 |
| 型號 | 適用軸徑 | 傳遞扭矩 | 詳細數據 | |
|---|---|---|---|---|
| N?m | kgf?m | |||
| KE-LP系列 | φ5～φ100 | 6.3～8290 | 0.64～846 | 請點擊此處查看型號一覽表 |

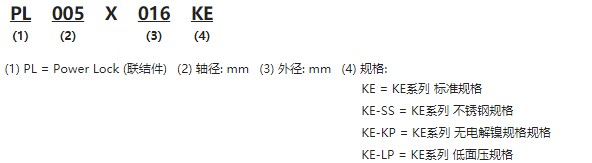

4． 型號表示舉例
