脹緊套（免鍵軸套）EF系列
2021/7/1 15:59:51 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： EF系列
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
EL系列與加壓法蘭的復合型
- 標準規格
EF系列制品符合RoHS指令
脹緊套安裝方法、拆卸方法視頻
請點擊此處查看安裝方法、拆卸方法視頻
1．特點
- EF系列有與EL系列同樣的內外徑，但其傳遞扭矩提升1～2倍?？纱鎻蛿凳褂玫那闆r。
- EF系列是EL系列動力鎖同加壓法蘭的復合一體型產品，節省了制造加壓法蘭的時間。
- 有定心功能，無需在輪轂上進行導向部的加工。
2．構造

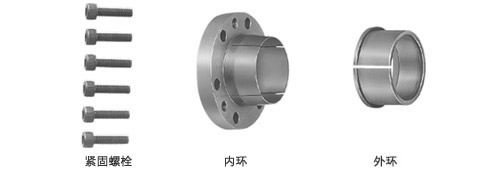

EF系列由外環、內環、緊固螺栓3個零部件構成，擰緊緊固螺栓以實現強力的緊固。
3．機型標準規格
[標準規格]
| 型號 | 適用軸徑 | 傳遞扭矩 | 詳細數據 | |
|---|---|---|---|---|
| N?m | kgf?m | |||
| EF系列 | φ10～φ120 | 39～12600 | 4.0～1290 | 請點擊此處查看型號一覽表 |

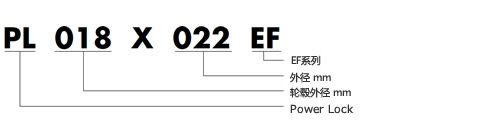

4．型號表示舉例
