電動動力千斤頂 JWM（梯形螺桿類型）
2021/5/18 20:28:49 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： JWM（梯形螺桿類型）
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
JWM（梯形螺桿類型）適用低速、低頻度的標準型千斤頂類型。
主要的構件是調心梯形螺桿和高精度蝸輪齒。
1． 特點
- 經濟性的
- 低速?低頻度
- 負載保持
- 梯形螺桿類型 左螺桿規格
經濟型簡易緊湊結構。
利用梯形螺釘的滑動接觸的特性，最適于低速·低頻度的使用。
梯形螺桿因有其自鎖性，可保持負載。
因振動或沖擊等原因致自鎖性失效時，此時需加裝制動裝置。
入力回轉方向相同，螺桿移動方向與右螺桿規格相反。使用同一電機驅動復數個千斤頂的場合，或在安裝千斤頂時，入力回轉方向無法成為同一方向的場合，使用左螺桿規格，可解決問題

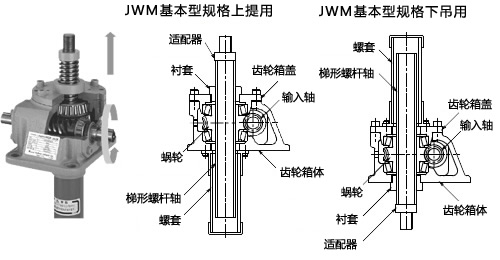

2． 基本型構造
3． 滑動螺母型結構

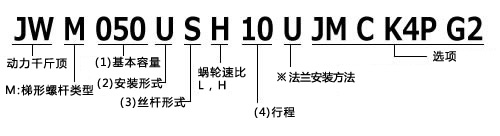

4． 型號表示舉例
(1)基本容量
002: 1.96kN｛0.2tf｝
005: 4.90kN｛0.5tf｝
010: 9.80kN｛1tf｝
025: 24.5kN｛2.5tf｝
050: 49.0kN｛5tf｝
100: 98.0kN｛10tf｝
150: 147kN｛15tf｝
200: 196kN｛20tf｝
300: 294kN｛30tf｝
500: 490kN｛50tf｝
750: 735kN｛75tf｝
1000: 980kN｛100tf｝
(2)安裝形式
U: 上提用
D: 下吊用
(3)絲桿形式
S: 基本型
M: 止轉規格
R: 滑動螺母型
(4) 行程
1: 100mm
2: 200mm
3: 300mm
4: 400mm
5: 500mm
6: 600mm
8: 800mm
10: 1000mm
12: 1200mm
15: 1500mm
20: 2000mm
* 法蘭安裝型:U 滑動螺母型的場合
* JWM750，1000型根據使用條件再制作。
5．標準規格
- 基本容量
- 行程
| 機座號 |
基本容量 kN{tf} |
蝸輪速比 | |
|---|---|---|---|
| H | L | ||
| 002 | 1.96｛0.2｝ | 5 | 20 |
| 005 | 4.90｛0.5｝ | 5 | 20 |
| 010 | 9.80｛1｝ | 5 | 20 |
| 025 | 24.5｛2.5｝ | 6 | 24 |
| 050 | 49.0｛5｝ | 6 | 24 |
| 100 | 98.0｛10｝ | 8 | 24 |
| 150 | 147｛15｝ | 8 | 24 |
| 200 | 196｛20｝ | 8 | 24 |
| 300 | 294｛30｝ | 10 2/3 | 32 |
| 500 | 490｛50｝ | 10 2/3 | 32 |
| 750 | 735｛75｝ | 10 2/3 | 32 |
| 1000 | 980｛100｝ | 12 | 36 |
| 機座號 | 2 | 5 | 10 | 25 | 50 | 100 | 150 | 200 | 300 | 500 | 750 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 200 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 300 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 400 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 500 | △ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 600 | △ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 800 | － | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 1000 | － | △ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 1200 | － | － | △ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 1500 | － | － | － | △ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 2000 | － | － | － | － | △ | △ | △ | ○ | △ | △ | △ | △ |
* ○: 標準品 △: 訂貨生產品 －: 根據使用條件制造。請向敝公司咨詢。
* 滑動螺母規格可對應機座號超過JW300以上的產品。
* JWM750, 1000型根據使用條件再制作。
* JWM300, 500型中具有簡易型產品。
