電動動力缸 U系列
2021/7/1 15:58:33 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： 動力缸 U系列
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
定格推力6噸以上的動力缸U系列，實現了小型輕量化。
維持與原有T系列相同的能力，成功地實現了小型輕量化，并提高了成本效益的產品。
擴大機型，追加了定格推力50噸的機型（2020.01.01）
- 定格推力
- 速度
58.8～490kN {6000～50000kgf}
6.5～52mm/s
1. 動力缸U系列的特長
- 輕量?結構緊湊
- 豐富的產品線
- 提高成本效益

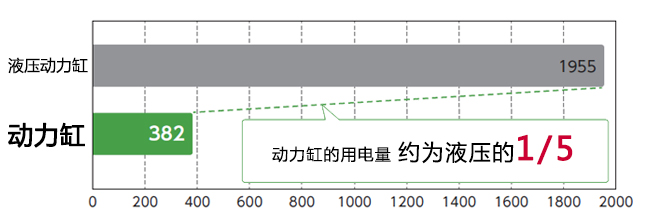

- 液壓和電動式動力缸的用電量比較
采用新開發的特殊滾珠絲桿和軸承。與現有產品（T系列）相比，全長尺寸最大縮短了11%，質量降低了40%。小型輕量化使其更利于替換液壓動力缸。
擴大了機型，定格推力50噸的機型可簡單置換內徑φ250mm為止的大口徑油壓動力缸。
小型輕量化的零部件降低了原有產品的成本。而且由于動力缸為電動式，與液壓式相比，節電效果大，可大幅度削減電力用量。
一臺的年用電量 (kWh/年)
2. 動力缸 U系列 2種安全裝置
根據安全裝置不同分為2個類型。

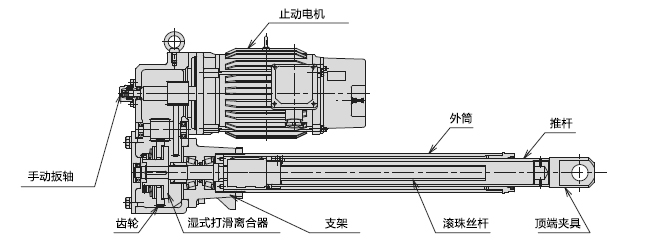

- B類型 (附帶濕式打滑離合器)

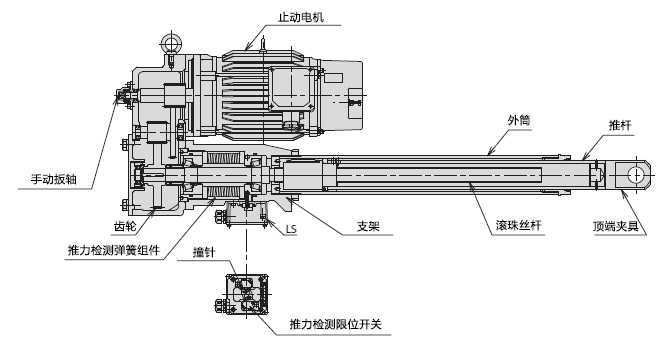

- C類型（附帶推力檢測機構）
減速部的螺桿軸端內置濕式打滑離合器。采用特殊襯墊，在超負荷時發揮保護性能。
推力檢測機構內置于支架。在上推（吊拉）停止時，或發生過載需要電信號時發揮效果。
50噸機型的推力檢測裝置不可常用于推壓停止用途，請作為安全裝置使用。
3. 型號表示舉例
LP U B 6000 L 5 V T1 LCJ
(1) (2) (3) (4) (5) (6) (7) (8) (9)
(1) 動力缸 (2) U系列 (3) 類型: B = 帶濕式打滑離合器, C = 帶推力檢測裝置 (4) 定格推力 (5) 速度: S, L, M, H (6) 行程(7) 電壓記號 (8) 電機選項 (9) 選項記號
- 定格推力
- 行程
- 電壓記號
- 選項記號
- 電機選項一覽表
| 6000 | 58.8kN {6000kgf} |
|---|---|
| 8000 | 78.4kN {8000kgf} |
| 12000 | 117kN {12000kgf} |
| 16000 | 156kN {16000kgf} |
| 22000 | 215kN {22000kgf} |
| 32000 | 313kN {32000kgf} |
| 50000 | 490kN {50000kgf} |
| 5 | 500mm |
|---|---|
| 10 | 1000mm |
| 15 | 1500mm |
| 20 | 2000mm |
| 無記號 | 200V級 200/200/220V, 50/60/60Hz |
|---|---|
| V | 400V級 400/400/440V, 50/60/60Hz |
| V1 | 380V/50Hz |
| V2 | 380V/60Hz |
| V3 | 415V/50Hz |
| V4 | 460V/60Hz |
| L | 附帶2個行程調整外部LS*1 |
|---|---|
| L3 | 附帶3個行程調整外部LS*2 |
| K2,K4 | 位置檢測內部LS*3 |
| P | 電位器*3 |
| R | 旋轉編碼器*3 |
| C | 夾板夾具*3 |
| J | 附帶蛇紋管*4 |
* 1. 本動力缸超出行程使用時有可能破損。推薦至少安裝OP（控制位置）。
* 2. 安裝4個以上的場合，請另行指示。
* 3. 夾板夾具和K2, K4, P, R的場合不可組合使用。
* 4. 行程不變。
| 記號 | 仕様 | 注記 |
|---|---|---|
| T1 | 耐熱級別F40°C | 電機耐熱級別升級為F的規格。 (剎車為耐熱級別B) |
| T2 | 耐熱級別F60°C | 電機耐熱級別F，使用可能溫度為60°C的規格。 (剎車為耐熱級別B) |
| T3 | 耐熱級別F80°C | 電機耐熱級別F，使用可能溫度為80°C的規格。 (剎車為耐熱級別B) |
| T4 | 耐熱級別H80°C | 電機耐熱級別H，使用可能溫度為80°C的規格。 (剎車為耐熱級別B) |
| Z | 變頻規格/200V | 可對應變頻驅動的剎車電機，電源電壓為200V級專用。 |
| ZV | 變頻規格/400V | 可對應變頻驅動的剎車電機，電源電壓為400V級專用。 |
| D | 耐壓防爆規格 | 耐壓防爆d2G4規格品。 (行程調整用外部LS可提供耐壓防爆規格的特型品。) |
| N | 符合CE標準 | 符合歐洲EC標準認證的剎車電機。 |
| N2 | 符合UL標準 | 符合美國UL標準認證的剎車電機。 |
| N3 | 符合CCC標準 | 符合中國CCC強制認證標準的剎車電機。 |
| W | IP56規格 |
僅有剎車電機符合IP56（防塵·防水性能）標準。 作為動力缸使用的使用環境與標準品相同。 |
| H | 熱帶氣候處理規格 | 防止在船運經過赤道附近時因結露造成絕緣劣化的剎車電機。 |
| E | IE3規格 | 標準電機為非TOP RUNNER規定對象，但符合IE3規格要求。 |
4. 標準機型一覽表
| 形式 |
定格推力 N ｛kgf」 |
速度 50/60Hz mm/s |
電機容量 kW |
手動軸旋轉一圈的推桿移動量 mm |
推桿移動量 N?m ｛kgf?m｝ |
行程 mm |
|
|---|---|---|---|---|---|---|---|
|
LPUB6000 LPUC6000 |
S |
58.8k (33.3k) 6000｝ (｛3400｝) |
6.5/7.8 | 0.75 | 1.0 |
124 ｛12.7｝ |
500, 1000 *1500 (定格推力: 33.3kN) |
| L | 18/22 | 1.5 | 0.7 | ||||
| M | 26/31 | 2.2 | 1.0 | ||||
| H | 42/50 | 3.7 | 1.7 | ||||
|
LPUB8000 LPUC8000 |
S |
78.4k ｛8000｝ |
10/12 | 1.5 | 1.2 |
166 ｛17.0｝ |
500, 1000, 1500 |
| L | 20/24 | 2.2 | 0.8 | ||||
| M | 30/36 | 3.7 | 1.2 | ||||
| H | 43/52 | 5.5 | 1.7 | ||||
|
LPUB12000 LPUC12000 |
L |
117k (68.6k) 12000｝ (｛7000｝) |
10/12 | 2.2 | 1.2 |
333 ｛34.0｝ |
500, 1000, 1500 *2000 (定格推力: 68.6kN) |
| M | 18/22 | 3.7 | 2.2 | ||||
| H | 30/36 | 5.5 | 1.2 | ||||
|
LPUB16000 LPUC16000 |
L |
156k ｛16000｝ |
14.5/17.5 | 3.7 | 1.7 |
444 ｛45.3｝ |
500, 1000, 1500, 2000 |
| M | 20/24 | 5.5 | 2.3 | ||||
| H | 30/36 | 7.5 | 1.2 | ||||
|
LPUB22000 LPUC22000 |
L |
215k ｛22000｝ |
14.5/17.5 | 5.5 | 2.9 |
915 ｛93.5｝ |
500, 1000, 1500, 2000 |
| M | 20/24 | 7.5 | 3.2 | ||||
| H | 30/35 | 11 | 3.5 | ||||
|
LPUB32000 LPUC32000 |
L |
313k ｛32000｝ |
10/12 | 5.5 | 2.1 |
1109 ｛113｝ |
500, 1000, 1500, 2000 |
| M | 15/18 | 7.5 | 2.4 | ||||
| H | 20/24 | 11 | 2.4 | ||||
|
LPUB50000 LPUC50000 |
L |
490k ｛50000｝ |
8/10 | 7.5 | 0.3 |
2166 ｛221｝ |
500, 1000, 1500, 2000 |
| M | 12/14 | 11 | 0.5 | ||||
| H | 16/19 | 15 | 0.6 | ||||
* 可提供上述以外的推力裝置，詳細請咨詢本公司。
