電動咬合鏈條式直線作動機
2021/5/18 21:00:27 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： Zip Chain
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
椿本Zip Chain傳動裝置是使用鏈條的直線作動機產品。
Zip Chain是兩條鏈條像拉鏈相互咬合，成為一條堅固的立柱，我公司獨創(chuàng )開發可自由「推·拉」的鏈條。

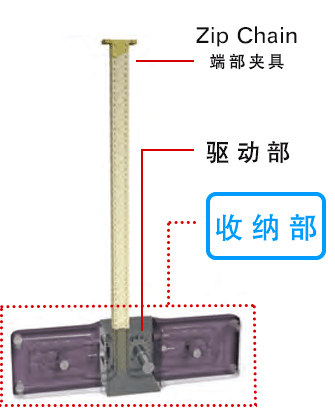

構造
- Zip Chain /端部夾具
- 驅動部
- 收納部

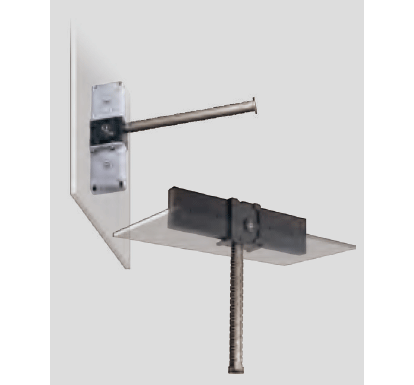

與Zip Chain一體化，上提，下吊安裝均可。

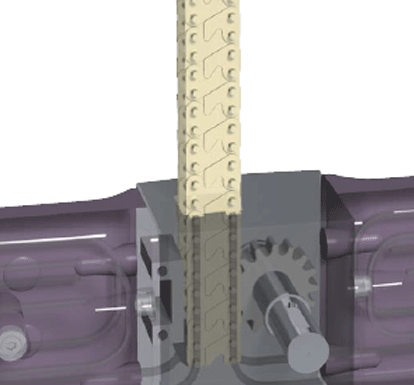

采用本公司獨有的鏈輪與Zip Chain的咬合，進行高效動力傳動。

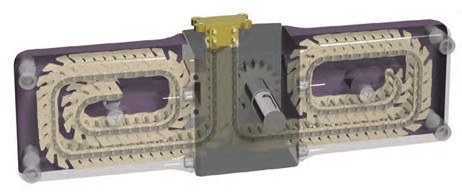

鏈條的滑動部可收納于小巧平滑的鏈條箱。
特點
- 1. 結構緊湊
- 2. 高速運行
- 3. 多點停止
- 4. 長使用壽命
- 5. 安裝自由

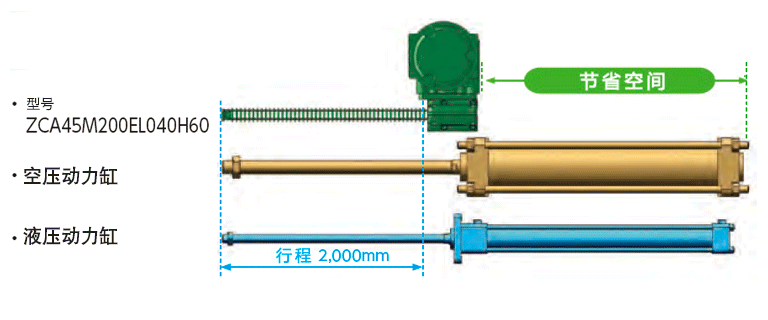

相對于行程，最大90%的低床化
最大速度1,000mm/sec.
負荷時間率100%ED
預期行走距離4,000km
無安裝方向限制
型號表示
| ZCA | 35 | N | 050 | E | L | - | J1F | ||||
| ZCA | 35 | M | 050 | E | T | 040 | H | 15 | - | J1F | |
| ZCA | 35 | K | 050 | E | L | 040 | H | 40 | E4HC | - | J1F |
|
｜ 系列 |
｜ 尺寸 25 35 40 |
｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ |
｜ 安裝 |
｜ 軸配置 |
｜ ｜ |
｜ 準雙曲面電機 |
｜ 減速比 |
｜ 安裝代號 |
｜ 選項類 |
|
|
｜ 電機容量 009：90W 040：0.4kW |
|||||||||||
|
｜ 行程 050：500mm 100：1000mm |
|||||||||||
|
｜ 驅動部 N：無驅動部 M：附帶準雙曲面電機 K：附帶伺服減速機TERVO |
|||||||||||

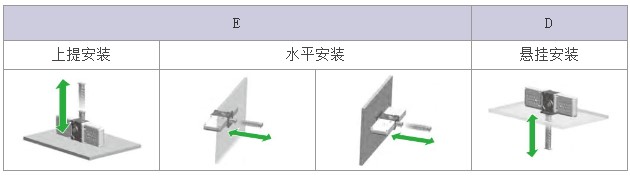

安裝

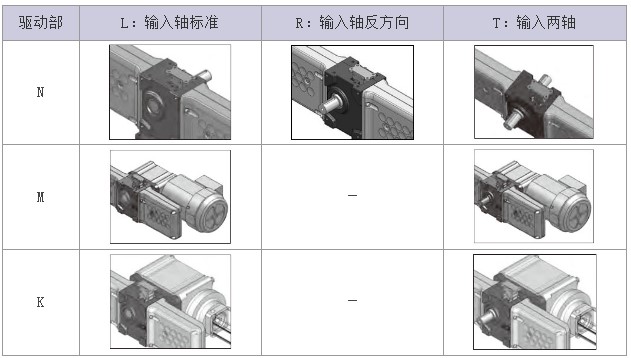

軸配置

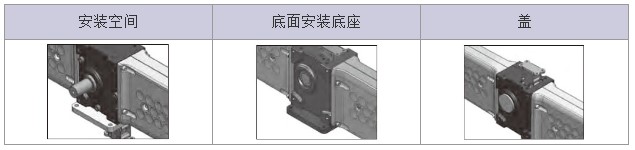

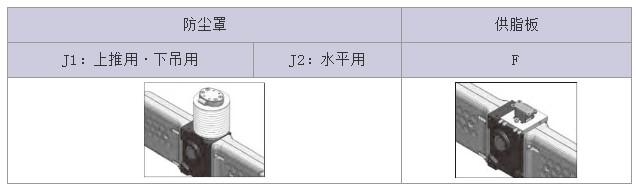

選項類
單獨"銷售選項品
單獨銷售選項品的詳細請瀏覽各個型號的頁面。
