電動動力缸 U系列 同步規格
2021/5/16 20:32:42 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： U系列 同步規格
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
動力缸同步規格，使用1臺電機可同步聯動復數臺的動力缸。
推力6噸以上的同步系列簡化了結構，豐富了產品陣容。升級為「U系列 同步規格」
※推力4噸以下的同步系列變更為「動力缸 T系列 同步規格」。
1. 動力缸 U系列 同步規格的特長
- 長使用壽命
- 高速
- 安全
- 構造牢固
- 可復數臺聯動
- 可搖動運行
采用大負荷容量的滾珠絲桿，使用壽命長。除了現有的同步系列，還可提供特殊型號的長壽命類型，螺桿運行預期壽命可延長三倍。
作為特殊型號，可提供最大150mm/s的高速運行類型。
可內置推力檢測裝置，檢測過載，保護設備。（LPUC）

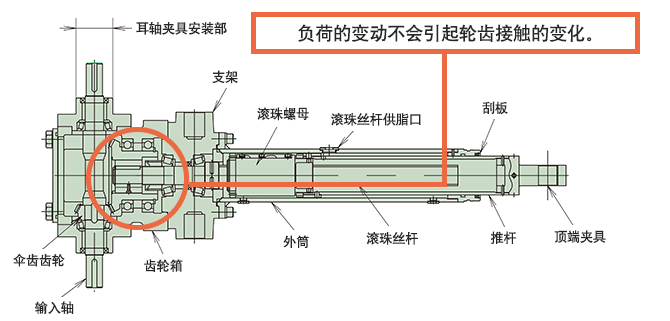

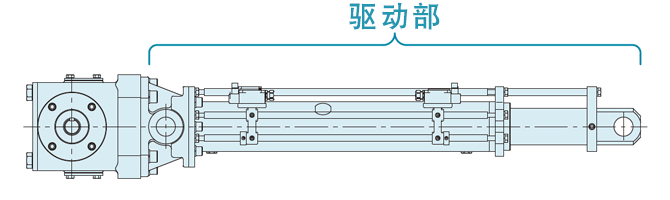

分離了承重的驅動部和減速部。負荷的變動不會(huì )引起輪齒接觸變化。
輸入軸具有足夠的強度，可對應復數臺的聯動。
輸入軸與耳軸部為同一軸心，聯動時也可進行搖動運行。
2．各個類型 (保護裝置)的用途 · 構造
- A類型 (無過載保護裝置)
- C類型 (附帶推力檢測裝置)
A類型不附帶過載保護裝置。
推薦同時采用本公司的過載保護繼電器，可檢測輸入側的電力過載，保護設備。

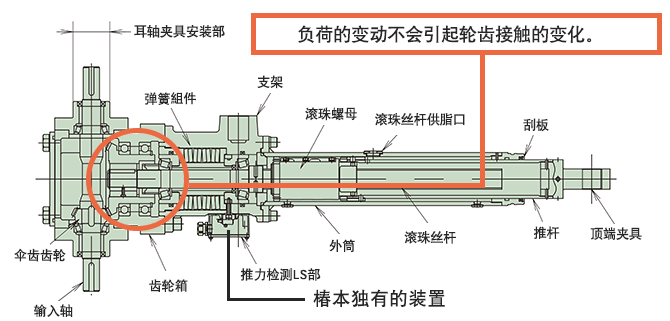

推力檢測裝置采用了兩種受壓且定數不同的盤狀彈簧，與限位開關組合使用，可在下列場合發揮效果。
* 按下（拉出）停止的場合
* 發生過載時需要電力信號的場合
* 停止時負荷側有可能超負荷承重的場合。
※特別是在有沖擊力的場合，內置彈簧的撓性可吸收沖擊性負荷。
3．型號表示舉例
LP UA 6000 BR 5 LJ
(1) (2) (3) (4) (5) (6)
(1) 動力缸
(2) LPUA: U系列無過載保護裝置, LPUC: U系列附帶推力檢測裝置
(3) 容許推力:
6000 = 58.8kN {6000kgf}, 8000 = 78.4kN {8000kgf}, 12000 = 117kN {12000kgf}, 16000 = 156kN {16000kgf}, 220000 = 215kN {220000kgf}, 32000 = 313kN {32000kgf}
(4) 輸入軸回轉方向
BR = 帶傘齒齒輪 R形, BL = 帶傘齒齒輪 L形*R, L是輸入軸回轉方向與推桿移動方向的關系。
(5) 行程: 5 = 500mm
(6) 配件選項: L = 行程調整外部LS, J = 帶蛇紋管 (*行程無變化)
4．標準機型
| 形式 | 容許推力kN {kgf} |
導螺桿 (mm) |
齒輪減速比 | 綜合效率 (%) |
無負荷空轉扭矩 N·m {kgf·m} |
容許輸入軸扭矩 N·m {kgf·m} 注1) |
|---|---|---|---|---|---|---|
|
LPUA 6000B LPUC |
58.8 {6000} |
12 | 2 | 85.5 |
10.0 {1.02} |
303 {30.9} |
|
LPUA 8000B LPUC |
78.4 {8000} |
12 | 2 | 85.5 |
19.0 {2.0} |
428 {43.7} |
|
LPUA 12000B LPUC |
117 {12000} |
16 | 2 | 85.5 |
20.0 {2.04} |
392 {40.0} |
|
LPUA 16000B LPUC |
156 {16000} |
16 | 2 | 85.5 |
31.0 {3.16} |
530 {54.1} |
|
LPUA 22000B LPUC |
215 {22000} |
24 | 2 | 85.5 |
37.0 {3.78} |
1038 {106} |
|
LPUA 32000B LPUC |
313 {32000} |
20 | 2 | 85.5 |
77.0 {7.89} |
1322 {135} |
| 形式 |
輸入軸回轉一周時的推桿移動量 (mm) |
容許推力時 推桿回轉力 N·m{kgf·m} |
容許推力所需的輸入扭矩 N·m{kgf·m} 注2） |
容許最高速度 (mm/s) 注3） |
行程 |
|---|---|---|---|---|---|
|
LPUA 6000B LPUC |
6 |
124 {12.7} |
75.7 {7.73} |
50 (UA) 30 (UC) |
500,1000※ |
|
LPUA 8000B LPUC |
6 |
166 {17.0} |
107 {11.0} |
52 (UA) 36 (UC) |
500、1000 1500※ |
|
LPUA 12000B LPUC |
8 |
333 {34.0} |
196 {20.0} |
36 (UA) 22 (UC) |
500、1000 1500※ |
|
LPUA 16000B LPUC |
8 |
444 {45.3} |
265 {27.1} |
36 (UA) 24 (UC) |
500、1000 1500,2000※ |
|
LPUA 22000B LPUC |
12 |
915 {67.9} |
519 {53.0} |
35 (UA) 24 (UC) |
500、1000 1500、2000 |
|
LPUA 32000B LPUC |
10 |
1109 {136} |
661 {67.5} |
24 (UA) 18 (UC) |
500、1000 1500、2000 |
- 注1 僅輸入軸的容許扭矩。 （聯動運行時請確認。）
- 注2 含有無負荷空轉扭矩的數值。
- 注3 容許最高速度（UA）表示為L(cháng)PUA，（UC）表示為L(cháng)PUC。
- 注4 ※采用 長壽命類型 ，可在超出標準扭矩的場合使用。詳細請咨詢本公司。
5．特殊型號
動力缸U系列同步規格，可提供高速，長使用壽命的特殊類型。
- 高速類型 (作為特殊型號提供)
- 長使用壽命 (作為特殊型號提供)
* 全部尺寸可對應 150mm/s 的高速運行。
* 高速運行可滿足裝置高速化的要求。

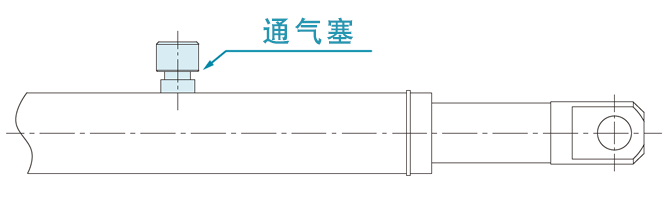

* 驅動部附帶通氣塞?！嗁彆r(shí)需告知通氣塞的位置。
* 附帶推力檢測機構的LPTC高速類型，不可作為安全裝置使用。不具備按停功能，請使用伺服電機進行減速停止。詳細請咨詢本公司。
* 與現有的同步系列相比，絲桿的運行壽命為 3倍 ，降低生命周期成本。
* 可提供超出標準行程的 長行程類型。
* 外形尺寸和絲桿螺距與標準品不同，詳細請咨詢本公司。
