CROISE減速電機 HCMA系列
2021/4/10 19:53:58 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： HCMA
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
高效率·緊湊的直交軸·高減速比的齒輪減速電機。帯三相電機： 0.1kW～0.55kW
- 高效的斜齒和低噪音的蝸輪組合而成
- 輸出軸標準為實心軸·空心軸

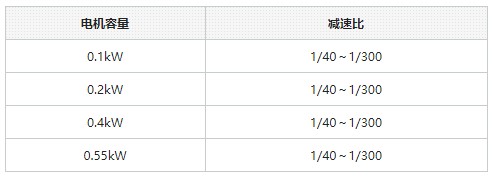

標準機型
1．特點
- 直交軸·高減速比
- 輕量·緊湊
- 肅靜運行
- 強力沖擊
- 出色的停止位精度
使用蝸輪齒的CROISE電機是直交軸，可以設置安裝中有效節省空間。第一級斜齒和第2級蝸輪齒輪的組合而成，產品各類的最高減速比1/300為止。
由于為全容量采用鋁框架的電機更輕量化，降低HCMA系列中蝸輪齒的輸出軸和輸入軸的偏移量，實現高度方向的緊湊化。
因為采用蝸輪齒，同其他的齒輪結構相比可運行的更平滑、肅靜。還有，剎車使用的是靜音型，不會(huì )在吸引時產生刺耳的金屬聲。
同其他的齒輪結構相比，蝸輪齒的齒根強度更高、耐沖擊性更出色。
同其他的齒輪結構相比，背隙更小，位置精度更期待性更高。

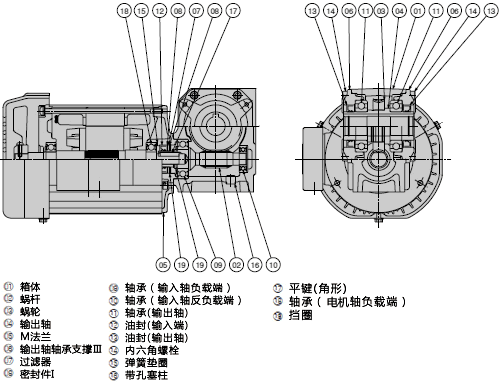

2. 構造 (空心軸)
HCMA構造
3．型號表示舉例
HCMA 055 - 32 1 H 180 B ***
(1) (2) (3) (4) (5) (6) (7) (8)
-
(1) 系列名: HCMA = 帯電機高減速
-
(2) 電機容量 (例): 010 = 三相0.1kW, 055 = 三相0.55kW
-
(3) 機座號: 16 = 機座號16, 32 = 機座號32
-
(4) 安裝代號
-
(5) 安裝形式: L = 底腳安裝型, U = 端面實裝型, H = 空心軸型
-
(6) 減速比: (例) 20 = 1/20, 180 = 1/180
-
(7) 軸配置: B = 帶剎車, BE = 帶編碼器, SR = 沖擊繼電器型 (只0.1～0.4kW)
-
(8) 選項代號
