脹緊套（免鍵軸套）ML系列
2021/4/21 22:20:39 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： ML系列
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
能以單螺母簡單地安裝
- 標準規格(表面處理完畢)
ML系列制品符合RoHS指令
脹緊套安裝方法、拆卸方法視頻
請點擊此處查看安裝方法、拆卸方法視頻
1．特點
- 通過單顆螺母聯結的簡易類型。
- 能安裝于比動力鎖的全長短的短幅度輪轂。
- 已涂好特殊潤滑涂層，安裝時無需再涂潤滑劑。
- 有定心功能，不需要對輪轂進行導向部的加工。
2．構造

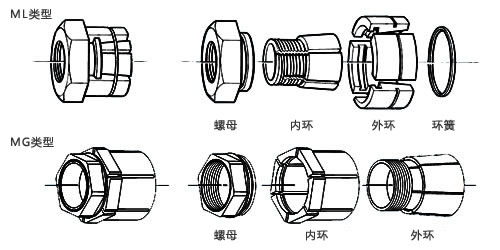

- ML系列由內環、外環、螺母和環簧的4個零部件構成，外環可以分成4個部分。
- 螺母和外環通過各自突起部和槽部互鎖。
- 環簧用于防止外環脫落。
3．機型標準規格
[標準規格]
| 型號 | 適用軸徑 | 傳遞扭矩 | 詳細數據 | |
|---|---|---|---|---|
| N?m | kgf?m | |||
| ML系列 | φ5～φ75 | 6.76～1870 | 0.69～191 | 請點擊此處查看型號一覽表 |
4．型號表示舉例
