產品介紹
傳遞大容量扭矩類型
- 標準規格
- 無電解鍍鎳規格
AD-N系列制品符合RoHS指令
脹緊套安裝方法、拆卸方法視頻
請點擊此處查看安裝方法、拆卸方法視頻
1.特點

- 傳遞扭矩能力是AS系列的1.5~3倍。
- 有定心功能,無需對輪轂進行導向部的加工。
- 具有與AS系列產品同樣的內外徑,可對復數使用制品進行替換。
- 還有最適于在無塵室中有大扭矩需求的無電解鎳規格品。
2.構造

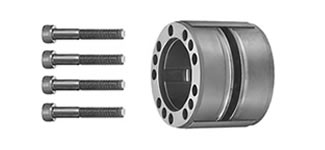

AD-N系列品中除螺栓以外的部件為一體式結構,顧客無法將螺栓以外的部品進行拆解。
發貨時無螺栓插入的螺紋孔為拆卸孔。
3.機型標準規格
- [標準規格]
- [無電解鎳規格]
型號 | 適用軸徑 | 傳遞扭矩 | 詳細數據 | |
---|---|---|---|---|
N?m | kgf?m | |||
AD-N系列 | φ19~φ300 | 382~429000 | 39~43800 | 請點擊此處查看型號一覽表 |
型號 | 適用軸徑 | 傳遞扭矩 | 詳細數據 | |
---|---|---|---|---|
N?m | kgf?m | |||
AD-N-KP系列 | φ50~φ100 | 4210~26500 | 430~2700 | 請點擊此處查看型號一覽表 |

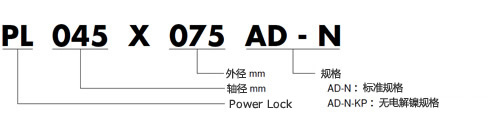

4.型號表示舉例
