CROISE減速電機 CSMR系列
2021/4/10 20:10:49 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： CSMR
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
直交軸型蝸輪減速機，符合海外能效規定要求。帯三相電機: 0.75kW～5.5kW
1.5kW以上的電機小型化，直交軸齒輪電機符合海外最新能效規定要求。
標準機型
1．特點
- 符合海外能效標準要求
- 直交軸時節省空間
- 肅靜運行
- 強力沖擊
- 出色的停止位精度
由于節能意識的提高，世界各國紛紛采用了高效能電機生產·銷售法律規制。椿本的CSMR系列符合日本國內和世界各國的能效標準要求，是滿足時代要求的高規格產品。

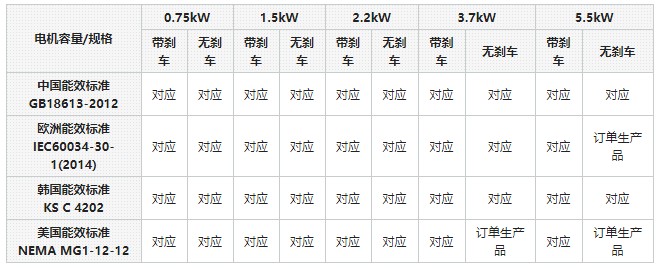

海外規格對應表

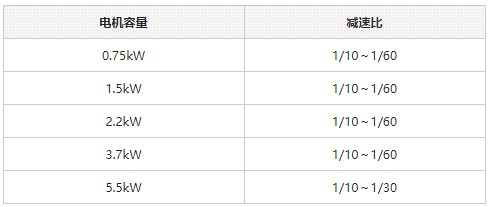

使用蝸輪齒的CROISE電機是直交軸，可以設置安裝中有效節省空間。一級蝸輪齒輪，減速比到1/60，產品齊全。
因為采用蝸輪齒，同其他的齒輪結構相比可運行的更平滑、肅靜。還有，剎車使用的是靜音型，不會(huì )在吸引時產生刺耳的金屬聲。
同其他的齒輪結構相比，蝸輪齒的齒根強度更高、耐沖擊性更出色。
同其他的齒輪結構相比，背隙更小，位置精度更期待性更高。
2. 構造 (空心軸)
CSMR構造
3．型號表示舉例
CSMR 150 - 28 0 L 20 T ***
(1) (2) (3) (4) (5) (6) (7) (8)
-
(1) 系列名: CSMR = 帯電機一級減速
-
(2) 電機容量 (例): 010 = 三相0.1kW, 150 = 三相1.5kW
-
(3) 機座號: 13 = 機座號13, 16 = 機座號16
-
(4) 安裝符號
-
(5) 安裝形式: L = 底腳安裝型, U = 端面實裝型, H = 空心軸型
-
(6) 減速比: (例) 20 = 1/20, 50 = 1/50
-
(7) 軸配置: L = 從電機端看，輸出軸在左側, T = 輸出軸雙向輸出, R = 從電機端看，輸出軸在右側, 無符號: 空心軸型
-
(8) 選項代號
