產品介紹
寬幅的速度·推力對應的模組化動力缸。
由于采用本公司的精密行星減速機(PAT-B)以延升產品線,降低伺服電機容量,與輕量·緊湊化一起實現初始成本的降低。而且,備有各公司伺服電機安裝用代碼。由于安裝代碼化,可實現機型顯示的一致性。
符合RoHS指令
1. 特點
- 最大限度的發揮伺服電機特性
- 實現高精度的停止
- 附帶精密行星減速機時
- 可選伺服電機
- 實現高速·寬幅的推力范圍
高效率滾球絲桿和高剛性·輕量的膜片聯軸器的組合,以最大限度發揮伺服電機的性能。
采用高精度滾珠絲桿,保證高精度的停止。復位精度±0.02mm,停止精度±0.1mm以?xún)?,即使裝有精密行星減速機時,精度也不受影響。
隨著伺服電機的尺寸縮減,可減小周邊設備尺寸,初始成本降低的同時,降低耗電量以削減運行成本。
能裝配顧客要求的伺服電機。報價時,請聯絡(luò )伺服電機的廠商名或安裝代碼。
可以在高速且大推力范圍內使用。

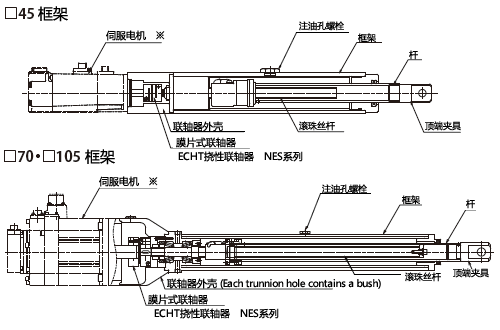

2. 結構

- 驅動部
- 連接部
- 工作部
[電機]
可選擇各廠商的伺服電機。伺服電機由顧客自行安裝或顧客將電機送到敝司組裝。
[聯軸器]
采用本公司ECHT繞性聯軸器 NES系列產品。具有行業中最高等級的輕量性和高剛性,可充分發揮伺服電機的性能。
[滾珠絲桿]
采用高效滾珠絲桿。在高頻度驅動下,可實現長壽命。
[框架]
為實現輕量化,采用了鋁型框架。而且,在組裝磁性傳感器后也不會(huì )改變電動缸的外形尺寸。

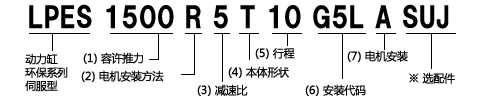

3. 型號表示舉例

(1) 容許推力
[□45框架]
15: 150N{15.3kgf}
30: 300N{30.6kgf}
[□框架]
150: 1500N{153kgf}
300: 3000N{306kgf}
[□105框架]
1500: 15000N{1530kgf}
(2) 電機安裝方法
F: 電機直連(無減速機)
R: 精密行星減速機
(3) 減速比
3: 1/3, 4: 1/4, 5: 1/5,
7: 1/7, 9: 1/9, A: 1/10
(4) 本體形狀
T: 直線
(5) 行程
例) 3: 300mm
(6) 安裝代碼
例) G5L: 以750W三菱電機為例
(7) 電機安裝
A: 顧客自行安裝
B: 顧客將電機送到敝司組裝
※1 行程表示舉例。實際的行程請參照標準機種一覽表
4. 標準機型一覽表
型號 |
容許推力 N {kgf} |
速度 mm/s |
行程 mm |
螺桿直徑 mm |
螺桿 副導程 mm |
框架 尺寸 |
---|---|---|---|---|---|---|
LPES15F | 150 {15.3} | 300 |
100 200 300 |
φ12 | 6 | □45 |
LPES30F | 300 {30.6} | |||||
LPES150F | 1500 {153} | 300 |
100 200 300 400 500 600 |
φ20 | 6 | □70 |
LPES300F | 3000 {306} | 300 | ||||
LPES1500F | 15000 {1530} | 333 |
200 300 400 500 600 800 1000 |
φ30 | 10 | □105 |
※速度表示3000 r/min輸入時的數值。
5. 可選項
關于選配件,請咨詢確定產品詳細信息畫面后再進行確認。
