電動動力缸 G系列
2021/5/17 21:21:34 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： G系列
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
以國際標準為基準，全面升級型的小型新產品。
提升性能，擴大產品種類，標準化產品最多達9000余種?？筛鶕猛具x擇最適合的機型。
1． 特點
- 豐富的類型
- 穩定的高效率·長壽命
- 肅靜運行
- 出色的速度穩定性
- 3C認證產品特型對應
基本型有630種，加上選配件后標準化機型可達約9000種。
使用為動力缸專門設計的調心型梯形螺桿和與之匹配的優質螺母材料，以實現穩定的高效率和長壽命。
※ 動力缸G系列使用梯形螺桿。
※ 高頻度，長壽命使用的場合，建議采用滾珠絲桿類型。速度記號所表示的絲桿類別。
通過靜音DC電機（帶剎車）驅動時，可大幅減低啟動·停止時的噪音。
通過感應電機驅動絲桿使螺母（負載）前后運動的基本構造，不會(huì )受負載變化的影響以實現穩定轉速。
基本交貨期: 船運4周

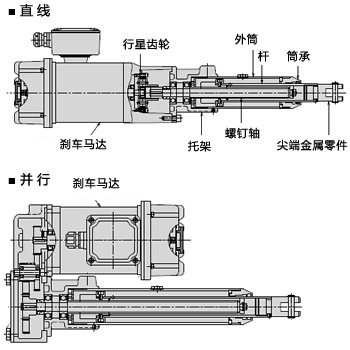

2． 各類型(保護裝置)的區分使用·結構
- LPGA (基本形)
- LPGB (附帶扭矩限制器)
- LPGC類型（附帶推力檢測裝置）
剎車只含有停止功能。當超越行程使用時會(huì )使其破損等產生,敬請注意。
本類型在使用時請顧客務必安裝行程限制用LS等的傳感器，并請在產品的可選項中選擇使用帶行程調整用的外部LS。
發生過載或超過設定推力時會(huì )引起內置扭矩限位器打滑，發揮其保護功能。但是長時間的待續打滑會(huì )造成電機過熱而致其燒毀、并且使傳遞扭矩下降、動力缸運轉不良，以上敬請注意。(推薦使用本公司的電流檢測保護裝置--- 過載保護繼電器 。）

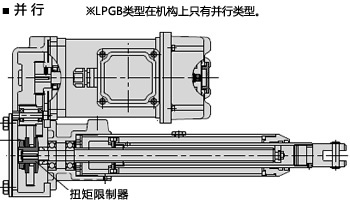

※LPGB類型的結構中只存在并行形式。

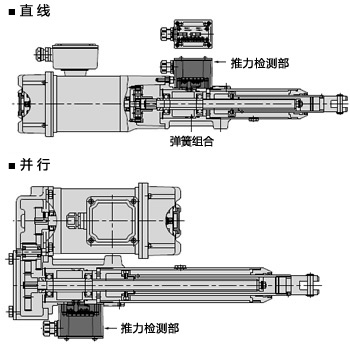

預壓彈簧和限位開關組合使用、帶推力檢測結構的機種類型，在以下場合中發揮功用。
* 上推(吊拉)停止時。
* 發生過載時，需要電氣信號時。
* 停止中的負載端，有過載現象發生時。
※在額定范圍內的沖擊，可通過內置彈簧的撓曲來吸收沖擊性負載。

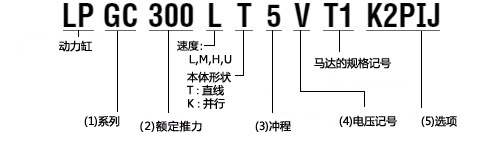

3． 型號表示舉例
(1) 系列
LPGA: 基本型
LPGB: 附扭矩限制器
LPGC: 附推力檢測裝置
(2) 額定推力
070: 700N｛71.4kgf｝
100: 1.00kN｛102kgf｝
150: 1.50kN｛153kgf｝
300: 3.00kN｛306kgf｝
(3) 行程 (表示舉例)
2: 200mm, 3: 300mm,
5: 500mm, 10: 1000mm
(4) 電壓記號
無符號: 200V級
200/200/220V 50/60/60Hz
V: 400V級
400/400/440V 50/60/60Hz
V1: 380V/50Hz
V2: 380V/60Hz
V3: 415V/50Hz
V4: 460V/60Hz
(5) 選項
無符號: 標準型
M: 止轉規格
L: 附帶2個沖程調整外部LS
K2,K4: 位置檢測內部LS
P: 電位器
R: 旋轉編碼器
C: 夾板夾具
I: I形頂端夾具
J: 防塵罩
* 行程必需根據慣行量來選定。
* LPGC類型的止轉規格無法制造。
* 夾板夾具無法同（K2，K4，P，R）共用 。
4． 標準規格
| 型號 | 速度符號 |
額定推力 N ｛kgf｝ |
速度 mm/s 50/60Hz |
電機容量 kW |
標準沖程 mm |
|---|---|---|---|---|---|
|
LPGA070 LPGB070 LPGC070 |
L |
700 {71.4} |
25/30 | 0.1 |
100 200 300 400 500 600 800 1000 1200 |
| M | 75/90 | 0.2 | |||
| H | 100/120 | 0.4 | |||
| U | 200/240 | 0.4 | |||
|
LPGA100 LPGB100 LPGC100 |
L | 1.00k{102} | 25/30 | 0.1 | |
| M | 75/90 | 0.2 | |||
| H | 100/120 | 0.4 | |||
| U | 200/240 | 0.4 | |||
|
LPGA150 LPGB150 LPGC150 |
L | 1.50k{153} | 25/30 | 0.2 | |
| M | 75/90 | 0.4 | |||
| H | 100/120 | 0.4 | |||
|
LPGA300 LPGB300 LPGC300 |
L | 3.00k{306} | 25/30 | 0.4 | |
| M | 50/60 | 0.2 | |||
| H | 67/80 | 0.4 |
* LPGC型不可制造。
* U速時上推停止無法使用。
* LPGC只為0.2kW。
5． 電機規格
| 形式 | 帶剎車的全閉自冷型 | |
|---|---|---|
| 輸出 | 標準機型一覽表 | |
| 極數 | 4極 | |
| 電源 | 電壓 | 200V/200V/220V |
| 頻率 | 50Hz/60Hz/60Hz | |
| 絕緣 | E種 | |
| 額定時間 | 30分種額定 | |
| 保護形式 | 密閉室外形(IP55) | |
6． 選項類
關于選配件，請咨詢確定產品詳細信息畫面后，進行確認。
