凸輪逆止離合器 BB系列
2021/4/26 19:48:41 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： BB系列
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
可進行高精度傳送的分度型產品。
標準機型
|
容量(扭矩范圍) N·m (kgf·m) |
|---|
| 29｛3.0｝～260｛26.5｝ |
1． 特點
- 緊湊設計
- 安裝方便
- 提升扭矩容量
- 所有商品在庫,可立即交貨。
在小的空間里兼有單向離合器和軸承的的功能，有效利用空間。
對于軸或殼體上安裝，準備有壓入和鍵兩種鎖緊方式。
內外環間排列大量的凸輪，與貝殼形滾子離合器相比,能傳遞更大扭矩。
考慮到使用環境，還有附帶油封類的產品。
2． 構造-BB類型
凸輪離合器內藏有6200型滾珠軸承。內外環通過壓入傳遞轉矩。

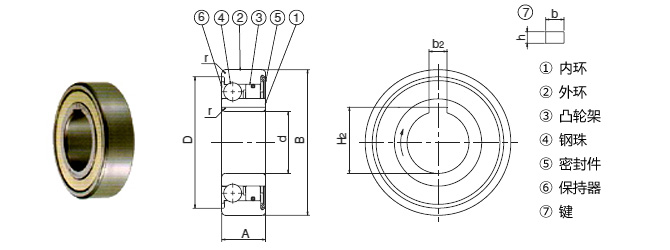

3． 構造-BB系列 1K-K類型(內環附帶鍵槽型)
BB類型的內環附帶鍵槽的類型。外環采用壓入方式進行扭矩傳遞。附帶鍵。

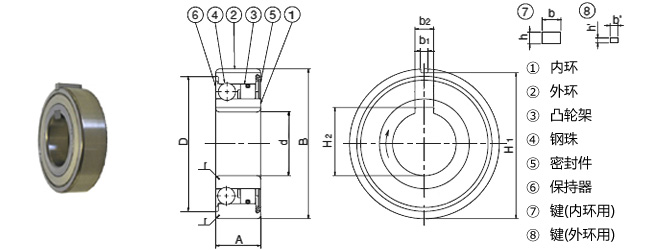

4． 構造-BB系列 2K-K類型（內·外環帶鍵槽型）
BB型產品的內外環附帶鍵槽。附帶鍵。

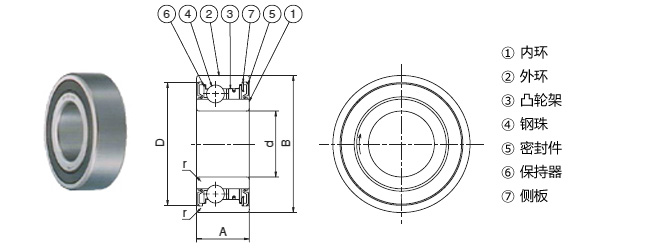

5． 構造-BB系列 2GD型（兩側附帶橡膠制接觸密封）
BB型產品的兩側附帶橡膠密封型。采用內外環壓入方式傳遞扭矩。寬度尺寸比BB類型大5mm。

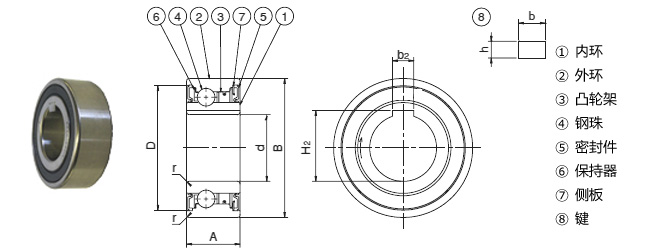

6． 構造-BB系列 2GD1K-K類型（兩側橡膠接觸密封，內環帶鍵槽）
BB-2GD類型的內環附帶鍵槽的類型。采用外環壓入方式傳遞扭矩。附帶鍵。

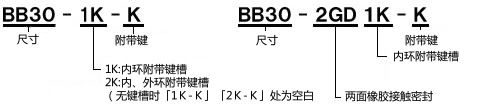

7． 型號表示舉例
