蝸輪蝸桿減速機 TERUS系列
2021/4/11 11:20:33 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： TERUS
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
由蝸輪減速機和齒輪減速機組合而成的斜齒蝸輪減速電機。
對高強度·低噪音·緊湊化等需求的設備，可用直交方式和高減速比來對應。
1． 特點
- 高強度
- 緊湊
- 靜肅性
- 豐富的選配件
高減速時，由最終段的齒輪強度來確定。因為最終段的齒輪是蝸桿，所以不會(huì )因異物的嚙合而輕易造成蝸輪減速機的損壞。
SMR系列是中空軸型減速機，采用錐形套以便于安裝和卸載。
靜肅性蝸輪蝸桿同追求靜肅的齒輪電機組合，常用于對低噪音有要求的舞臺裝置等場合中。
通過使用齒輪電機的豐富可選項，可更廣泛對應海外規格（CE、UL、CCC等）和異電壓、室外規格、變頻電機等需求。

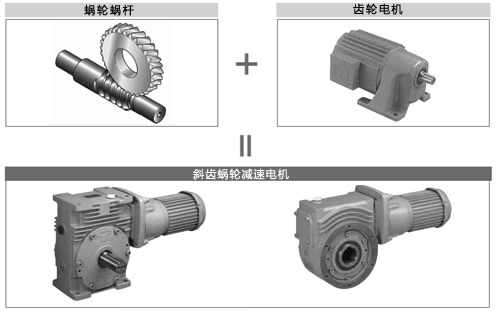

2． 蝸輪蝸桿和斜齒輪的完美組合
- 直交·高減速輸出中實軸型 EWGM?TDGM-S
- 直交·高減速輸出中空軸型 SWGM?TDGM-H
減速比： 1/100～1/3600
電機： 0.1kW～5.5kW
輸出扭矩： 40N?m～31,000N?m
減速比： 1/100～1/3600
電機： 0.1kW～5.5kW
輸出扭矩： 40N?m～31,000N?m
3．產品規格

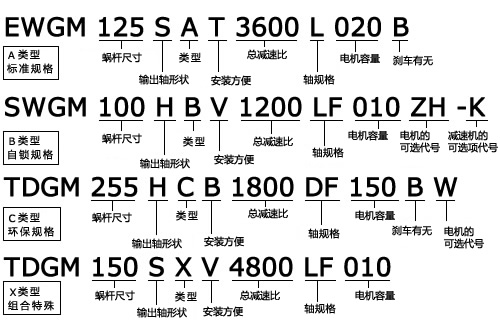

4．型號表示舉例
- (1) 蝸桿尺寸
- (2) 輸出軸形狀
- (3) 規格
- (4) 安裝自主
- (5) 總減速比（標稱減速比）:舉例
- (6) 軸規格
- (7) 電機容量(例)
- (8) 剎車有無
EWJGM: 50, 63, 70
EWGM: 80, 100, 125, 150, 175, 200
SWJGM: 50, 63, 70
SWGM: 80, 100, 125, 150, 175, 200
TDGM: 175, 200, 225, 250, 280, 315
S: 實心軸 （EWJGM, EWGM, TDGM）
H: 中空軸 （SWJGM, SWGM, TDGM）

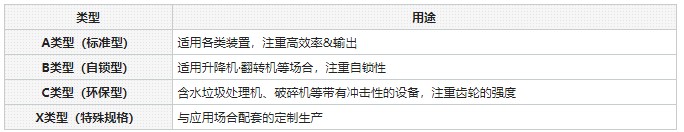

A: 標準型
B: 自鎖型
C: 環保型
X: 特殊組合
T: 輸出軸水平, B: 輸出軸水平
V: 輸出軸垂直, E: 輸出軸水平（EWJGM,SWJGM 中）
1200: 1/1200, 600: 1/600
[S: 實心軸]
安裝 T?B?E: L, R, LR
安裝 V: LU, RU, LD, RD, LUD, RUD
[H: 中空軸]
安裝 T?B?E: LF, RF, DF
安裝 V: LF, RF
020: 三相0.2kw
無符號: 無剎車, B: 帶剎車
在速度減低機選項記號前，請填寫「-」(連字符)。
軸規格的方向從電機端來分辨。
