夾爪式撓性聯軸器 L系列
2021/4/11 22:13:37 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： L
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
最適合通用電機直接連結的輕載型撓性聯軸器。
由2個輪轂和1個彈性體組成的最簡易型聯軸器，具有優秀的扭矩傳遞能力以及對振動和沖擊的吸收能力。裝卸極其簡單。
所有產品符合RoHS指令
標準機型
1．特點
- 豐富地加工孔輪轂標準在庫
- 最適于電機的直連
- 可選中間體
- 簡單構造且緊湊
- 低價
- 表面處理規格輪轂，鋁輪轂作為標準型
加工孔種類有78種，孔徑組合達544種，能對應廣泛的軸孔組合。
適于高速、低轉矩的設計，可對應通用電機的各種尺寸。
按照用途選擇中間體。
由3個零部件簡單組成且結構緊湊。只需軸向移動，就能進行產品的拆裝。
徹底的經濟型設計，是與電機直連產品中最便宜的聯軸器。
由表面處理型輪轂同聚氨酯、熱塑性聚酯彈形體中間體所組成，具有優秀的耐腐蝕性。
鋁輪轂作為標準品。

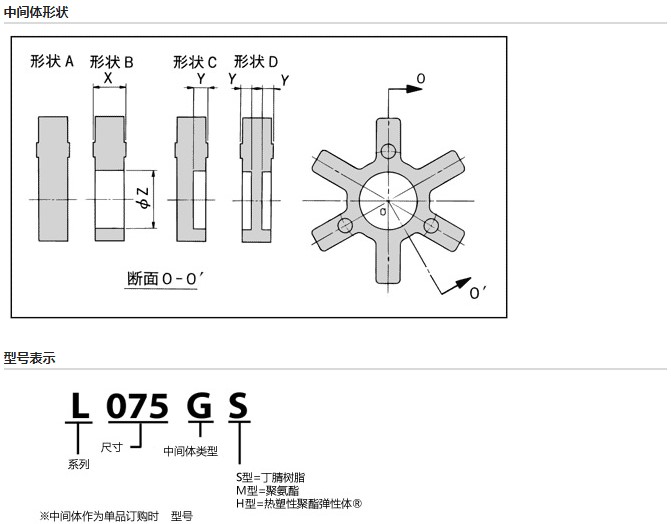

2．構造
- 中間體
- 輪轂
S型=丁腈樹脂
M型=聚氨酯
H型=熱塑性聚酯彈性體?
※熱塑性聚酯彈性體?
是杜邦公司的注冊商標。
鐵系燒結合金
※L190，L225 是鑄鐵

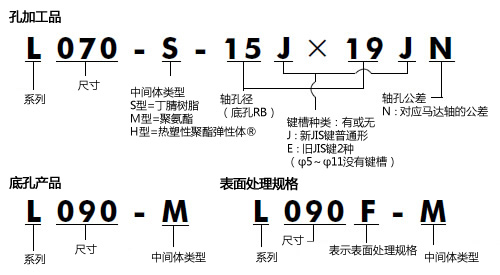

3．型號表示舉例

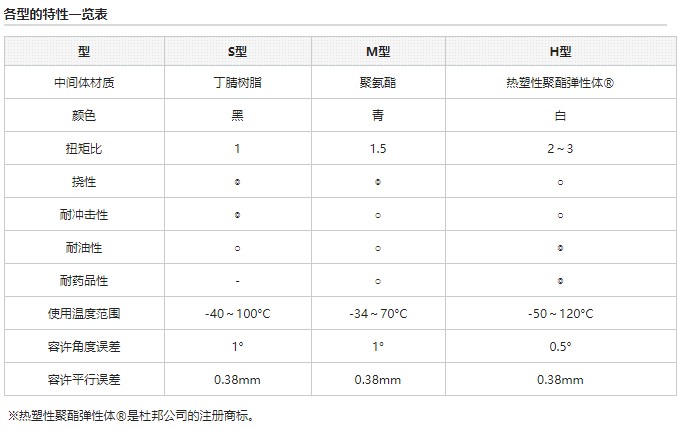

4． 夾爪式撓性聯軸器 各類中間體特性
夾爪式撓性聯軸器按照中間體的種類和尺寸的不同分為S，M，H 3種類型以供選擇。
