ECHT撓性聯軸器 NER墊片類型
2021/4/11 20:05:15 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： NER
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
超大容量，結構緊湊的ECHT聯軸器NER系列新登場。
NER系列將新開發的膜片和螺栓最優化，具有壓倒性的高扭矩和緊湊性。
符合RoHS指令
1．ECHT撓性聯軸器 NER系列的特長
- 大傳動力
- 操作性超群
- 可對應大軸孔徑
- 對應多種選項
- 無背隙·無潤滑·長壽命
采用新式膜片，原有系列相比，扭矩大幅提高。
采用將膜片·墊片一體化的獨有中心基團構造，無需麻煩的組裝作業。打緊松緩中心基團和輪轂間的螺栓即可拆裝。
采用中心基團構造，與原有系列相比，可將軸孔徑最大化。
強化塑料材質的墊片，動力鎖軸聯結，安裝法蘭盤等，可進行豐富的組合。
無背隙，高扭轉剛性，適用于伺服電機定位的裝置。無滑動接觸面，無需潤滑油。

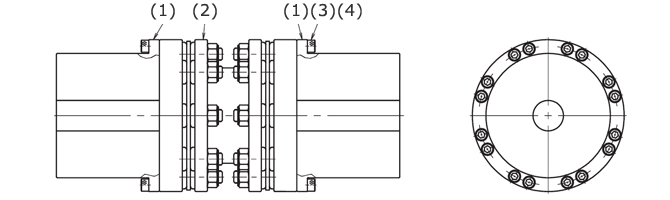

2．構造
(1) 輪轂A (2) 中心基團 (3) 定位螺栓 (4) 六角螺栓

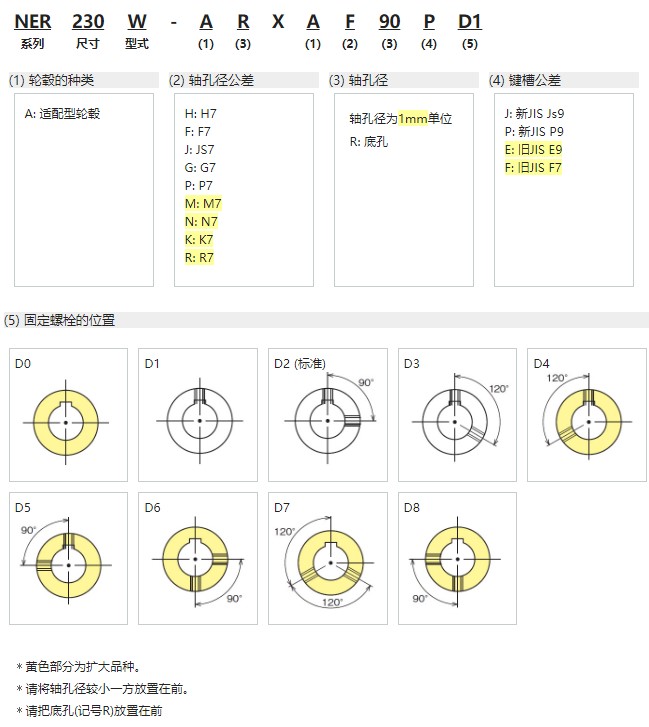

3．型號表示舉例

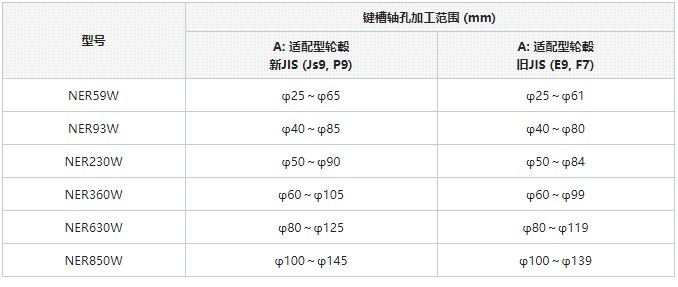

4. 軸孔加工范圍
