電動動力缸 F系列
2021/5/17 21:35:24 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： F系列
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
可使用電池電源，推力在100N{10.2kgf}～400N{40.8kgf}的簡易型電動缸。
使用另售選配體，可在交流電源（單相100v/200v）行程中急停，能根據用途選擇最適合的機型。
1． 特點
- 小型·輕量，有效利用安裝空間
- 可在室外使用
- 電源電壓自主配制
- 豐富的選配件
工作部和電機部直交的簡易設計。夾板夾具是直交方向其它2個方向為空置，不會(huì )干涉對方設備，有4個方向的安裝方式可供選擇。
最適于室外型的農業機械和立體停車場等場合使用。
DC電源型以(DC12V, DC24V)為標準,通過AC適配器(另售配件)并用，可使用交流電源。(LPF010, 020, 040類型)
位置檢測裝置、過載檢測裝置等豐富選配件供您選擇。

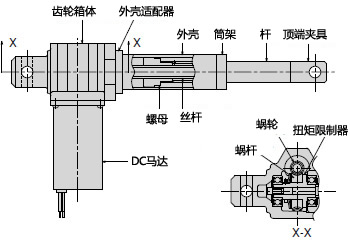

2． 構造
上圖為L(cháng)PF100～LPF300構造圖。

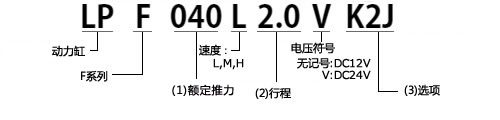

3． 型號表示舉例
(1) 額定推力
010: 100N｛10.2kgf｝
020: 200N｛20.4kgf｝
040: 400N｛40.8kgf｝
100: 1.00kN｛102kgf｝
200: 2.00kN｛204kgf｝
300: 3.00kN｛306kgf｝
600: 6.00kN｛612kgf｝
(2) 行程 (表示舉例)
0.5: 50mm
1.0: 100mm
1.5: 150mm
2.0: 200mm
(3) 選項
無符號: 標準型
L: 附帶2個行程調整外部LS
(行程50mm的機型無法安裝)
K2: 位置檢測內部LS付
(不可同P的并用/LPF600無法制造)
P: 附帶電位器
(不可同K2并用/LPF600無法制造)
J: 附帶防塵罩
注)每個推力通過速度來確定。
4． 標準規格
| 型號 | 額定推力 | 行程 | 額定速度 | 電源 | 額定負載電流 | 堵轉電流 | ||
|---|---|---|---|---|---|---|---|---|
| N | ｛kgf｝ | mm | mm/s | V | A | A | ||
|
LPF010H0.5 LPF010H1.0 LPF010H1.5 LPF010H2.0 LPF010H3.0 |
LPF010H0.5V LPF010H1.0V LPF010H1.5V LPF010H2.0V LPF010H3.0V |
100 | 10.2 | 50 | 54 |
DC12 或 DC24 |
3.2 (1.6) |
16.7 (7.5) |
| 100 | ||||||||
| 150 | ||||||||
| 200 | ||||||||
| 300 | ||||||||
|
LPF020M0.5 LPF020M1.0 LPF020M1.5 LPF020M2.0 LPF020M3.0 |
LPF020M0.5V LPF020M1.0V LPF020M1.5V LPF020M2.0V LPF020M3.0V |
200 | 20.4 | 50 | 24 |
3.2 (1.6) |
16.7 (7.5) |
|
| 100 | ||||||||
| 150 | ||||||||
| 200 | ||||||||
| 300 | ||||||||
|
LPF040L0.5 LPF040L1.0 LPF040L1.5 LPF040L2.0 LPF040L3.0 |
LPF040L0.5V LPF040L1.0V LPF040L1.5V LPF040L2.0V LPF040L3.0V |
400 | 40.8 | 50 | 15 |
3.7 (1.8) |
16.7 (7.5) |
|
| 100 | ||||||||
| 150 | ||||||||
| 200 | ||||||||
| 300 | ||||||||
|
LPF100H0.5 LPF100H1.0 LPF100H1.5 LPF100H2.0 LPF100H3.0 |
LPF100H0.5V LPF100H1.0V LPF100H1.5V LPF100H2.0V LPF100H3.0V |
1.00k | 102 | 50 | 30 |
18 (10) |
63 (52) |
|
| 100 | ||||||||
| 150 | ||||||||
| 200 | ||||||||
| 300 | ||||||||
|
LPF200M0.5 LPF200M1.0 LPF200M1.5 LPF200M2.0 LPF200M3.0 |
LPF200M0.5V LPF200M1.0V LPF200M1.5V LPF200M2.0V LPF200M3.0V |
2.00k | 204 | 50 | 18 |
22 (11) |
63 (52) |
|
| 100 | ||||||||
| 150 | ||||||||
| 200 | ||||||||
| 300 | ||||||||
|
LPF300L0.5 LPF300L1.0 LPF300L1.5 LPF300L2.0 LPF300L3.0 |
LPF300L0.5V LPF300L1.0V LPF300L1.5V LPF300L2.0V LPF300L3.0V |
3.00k | 306 | 50 | 9 |
22 (11) |
63 (52) |
|
| 100 | ||||||||
| 150 | ||||||||
| 200 | ||||||||
| 300 | ||||||||
|
LPF600L1.0 LPF600L2.0 LPF600L3.0 LPF600L4.0 LPF600L5.0 LPF600L6.0 |
LPF600L1.0V LPF600L2.0V LPF600L3.0V LPF600L4.0V LPF600L5.0V LPF600L6.0V |
6.00k | 612 | 100 | 8 |
20 (10) |
63 (52) |
|
| 200 | ||||||||
| 300 | ||||||||
| 400 | ||||||||
| 500 | ||||||||
| 600 | ||||||||
* 表中的( )的數值為DC24v時的電流值。
5． 電機規格
| 型號 | 電壓 | 輸出 | 時間 |
|---|---|---|---|
| V | W | ||
| LPF010H | 12 | 29 | 5分 |
| LPF010H V | 24 | ||
| LPF020M | 12 | ||
| LPF020M V | 24 | ||
| LPF040L | 12 | ||
| LPF040L V | 24 | ||
| LPF100H | 12 | 160 | |
| LPF100H V | 24 | ||
| LPF200M | 12 | ||
| LPF200M V | 24 | ||
| LPF300L | 12 | ||
| LPF300L V | 24 | ||
| LPF600L | 12 | ||
| LPF600L V | 24 |
6． 選項類
關于選配件，請咨詢確定產品詳細信息畫面后，進行確認。
