脹緊套（免鍵軸套）AE系列
2021/4/21 22:21:43 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： AE
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
含定心功能的通用類型
- 標準規格
AE系列制品符合RoHS指令
脹緊套安裝方法、拆卸方法視頻
請點擊此處查看安裝方法、拆卸方法視頻
1．特點
- 有與通用AS系列同樣的內外徑，還附加定心功能。
- 因無需含有定心功能的導向部，所以輪轂孔可為直通孔，不需進行導向部的加工。
- 由內環、外環和緊固螺栓3個零部件構成的簡易構造。

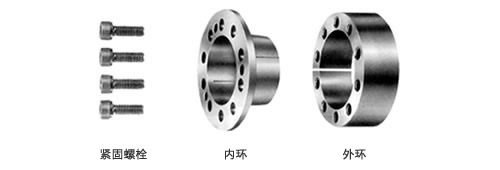

2．構造
AE系列是由內環、外環及緊固螺栓的3個部件構成的簡易構造，通過擰緊緊固螺栓就可實現強力緊固。
3．機型標準規格
- [標準規格]
| 型號 | 適用軸徑 | 傳遞扭矩 | 詳細數據 | |
|---|---|---|---|---|
| N?m | kgf?m | |||
| AE系列 | φ19～φ150 | 265～27000 | 27～2760 | 請點擊此處查看型號一覽表 |

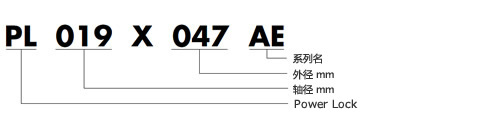

4．型號表示舉例
