電動動力千斤頂 JWH（高導程滾珠絲桿型）
2021/5/18 20:11:28 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： JWH（高導程滾珠絲桿型）
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
JWH（高導程滾珠絲桿型）:采用高導程絲桿，和JWB類型相比在相同輸入轉速下可實現更高速度(最大4倍)。
主要構件是高導程絲桿和高精度蝸輪齒。
1． 特點
- 超高速化
- 低噪音
使用高可靠性的高導程滾珠絲桿，最高絲桿速度可達7.5m/min。
同JWB（滾珠絲桿）相比，在相同速度的驅動源下，可降低減速裝置的輸入轉速以達到千斤頂的低噪音化。
※無自鎖性,需要加裝制動器。
2． 基本型構造

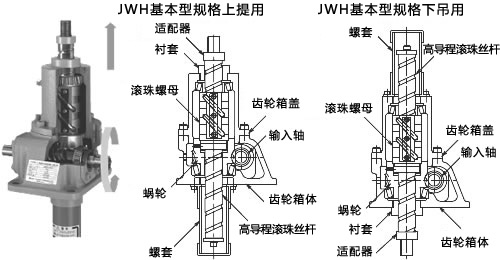

3． 滑動螺母型結構
4． 型號表示舉例
(1)基本容量
010: 9.80kN{1tf}
025: 24.5kN{2.5tf}
050: 49.0kN{5tf}
100: 98.0kN{10tf}
150: 147kN{15tf}
200: 196kN{20tf}
(2)安裝形式
U: 上提用
D: 下吊用
(3)絲桿形式
S: 基本型
R: 滑動螺母型
(4)行程
1: 100mm, 2: 200mm
3: 300mm, 4: 400mm
5: 500mm, 6: 600mm
8: 800mm, 10: 1000mm
12: 1200mm, 15: 1500mm
20: 2000mm
※法蘭安裝型: U 滑動螺母型的場合
5．標準規格
- 基本容量
- 行程
| 機座號 |
基本容量 kN{tf} |
蝸輪速比 | |
|---|---|---|---|
| H | |||
| 010 | 9.80｛1｝ | 5 | |
| 025 | 24.5｛2.5｝ | 6 | |
| 050 | 49.0｛5｝ | 6 | |
| 100 | 98.0｛10｝ | 8 | |
| 150 | 147｛15｝ | 8 | |
| 200 | 196｛20｝ | 8 | |
| 機座號 | 10 | 25 | 50 | 100 | 150 | 200 |
|---|---|---|---|---|---|---|
| 100 | ○ | ○ | ○ | ○ | ○ | ○ |
| 200 | ○ | ○ | ○ | ○ | ○ | ○ |
| 300 | ○ | ○ | ○ | ○ | ○ | ○ |
| 400 | ○ | ○ | ○ | ○ | ○ | ○ |
| 500 | ○ | ○ | ○ | ○ | ○ | ○ |
| 600 | ○ | ○ | ○ | ○ | ○ | ○ |
| 800 | ○ | ○ | ○ | ○ | ○ | ○ |
| 1000 | ○ | ○ | ○ | ○ | ○ | ○ |
| 1200 | △ | ○ | ○ | ○ | ○ | ○ |
| 1500 | - | △ | ○ | ○ | ○ | ○ |
| 2000 | - | - | △ | △ | △ | ○ |
* 滑動螺母規格可對應機座號超過JW300以上的產品。
