蝸輪蝸桿減速機 環面驅動 TD系列
2021/4/10 20:58:17 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： TD
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
鼓形環面蝸桿驅動，傳動能力更高·更高效率的高性能蝸桿。備有底腳安裝同軸上安裝·法蘭安裝的2類，其整體布局追求極致的緊湊化和輕量化。
1. 特點
- 大功率&緊湊的高性能蝸輪蝸桿
- 輸出軸備有空心軸&實心軸2種類型
- 旋轉偏差小，平滑肅靜的運轉
- 中型～大型尺寸（芯間距125～315mm）商品齊全

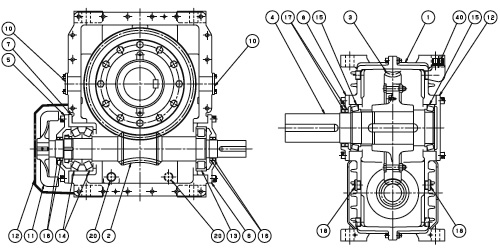

2． 構造（一段減速）
TD構造
1. 箱體 6. 輸入軸軸承支架1 11. 風扇 16. 輸入軸油封2. 蝸桿軸 7. 輸入軸軸承支架3 12. 風扇罩 17. 輸出軸油封
3. 蝸輪 8. 輸出軸油封支架 13. 輸入軸軸承 18. 油標尺
4. 輸出軸 9. 通風蓋 14. 輸入軸軸承 19. 減壓閥
5. 輸入軸油封支架 10. 點検蓋 15. 輸出軸軸承 20. 排油口

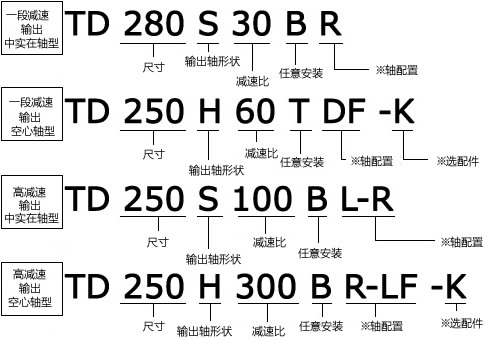

3． 型號表示舉例
- (1) 尺寸
- (2) 輸出軸形狀
- (3) 減速比
- (4) 任意安裝
125, 150, 175, 200, 225, 250, 280, 315
S: 中實在軸, H: 空心軸
[一段減速 ] 10： 1/10～60： 1/60
[高減速] 100： 1/100～3600： 1/3600
T： T 類型, B： B 類型, V： V 類型

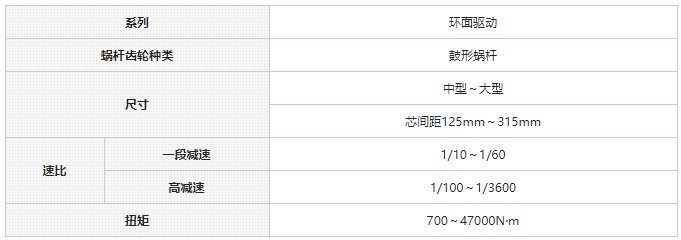

4．產品參數
