脹緊套（免鍵軸套）AS系列
2021/4/21 22:22:32 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： AS
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
最普遍的通用類型
- 標準規格（有英制尺寸規格）
- 無電解鍍鎳規格
- 不銹鋼規格
AS系列制品符合RoHS指令
脹緊套安裝方法、拆卸方法視頻
請點擊此處查看安裝方法、拆卸方法視頻
1． 特點
- 安裝·拆卸方便的通用類型。
- 尺寸種類豐富，對應大徑軸。
- 采用高強度的緊固螺栓，螺栓使用量比他社的同等品少，可有效減少組裝工時。
- 提供不銹鋼規格、無電解鎳規格、英制尺寸的商品。

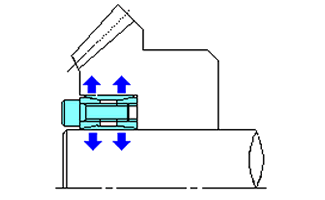

2． 構造

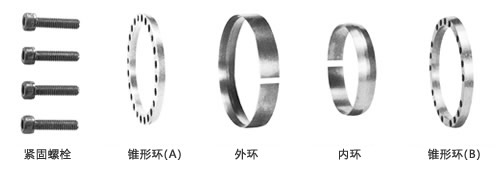

AS系列只是由錐形環(A)、錐形環(B)、外環、內環、緊固螺栓共5個零部件構成，通過擰緊緊固螺栓來實現強力的緊固。
3． 機型標準規格
- 標準規格
- 無電解鎳規格
- 不銹鋼規格
| 型號 | 適用軸徑 | 傳遞扭矩 | 詳細數據 | |
|---|---|---|---|---|
| N?m | kgf?m | |||
| AS系列 | φ19～φ300 | 294～173000 | 30～17700 | 請點擊此處查看型號一覽表 |
| 型號 | 適用軸徑 | 傳遞扭矩 | 詳細數據 | |
|---|---|---|---|---|
| N?m | kgf?m | |||
| AS-KP系列 | φ19～φ300 | 245～151000 | 25～15400 | 請點擊此處查看型號一覽表 |
| 型號 | 適用軸徑 | 傳遞扭矩 | 詳細數據 | |
|---|---|---|---|---|
| N?m | kgf?m | |||
| AS-SS系列 | φ19～φ150 | 196～20900 | 20～2130 | 請點擊此處查看型號一覽表 |

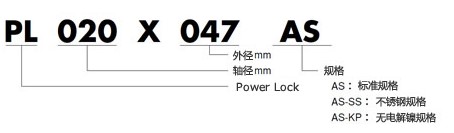

4．型號表示舉例
