電動動力缸 蝸輪系列
2021/5/16 21:46:06 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： 蝸輪系列
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
直線作動機蝸輪系列最適于替換液壓動力缸。
渦輪系列LPWB采用凝聚椿本長年技術的高精度蝸輪和高效率絲桿，實現大推力。
1. 蝸輪系列的特長
- 潔凈
- 設置簡單
- 控制精確
- 成本低
- 高負荷容量
不使用液壓泵和配管,無需擔心結合部的漏油問題.
不需液壓泵和配管。僅聯結電源即可使用。
使用變頻電機，可任意變更速度，精確定位。
大幅度削減零部件數，降低成本
采用特殊合金鋼，可對應與動力千斤頂相同的大負荷。 (在大推力區域，最大負荷50噸)
2. 外形長度與液壓動力缸相似，結構緊湊
- 與液壓動力缸的長度比較
* 減速部采用椿本的高精度蝸輪，將絲桿和齒輪部的支持構造一體化。
* 與以往的電動動力缸不同，不需支架部分，可大幅縮短全長。
* 安裝方法采用液壓動力缸也通常使用的兩端夾具方式。

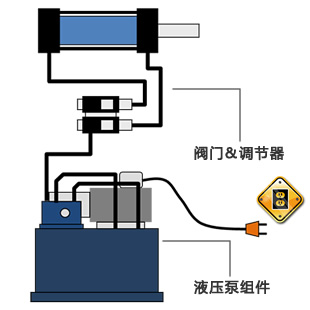

3. 不需液壓泵和配管，設置簡單。
- 液壓動力缸
- 動力缸 蝸輪系列
動力缸僅需聯結電源即可使用
4. 型號表示
LP W B **** DR 10 **C
(1) (2) (3) (4) (5) (6) (7)
(1) 動力缸
(2) 蝸輪系列
(3) 絲桿類型(
4) 容許推力
(5) 本體形狀: 直角形
(6) 行程: 2 = 200mm, 5 = 500mm, 10 = 1000mm(7) 選項
5. Options
L: 沖程調整外部LS (2個)
R: 旋轉編碼器
Y: 計數器LS *1
C: 夾具
K2, K4: 行程調整內部LS
J: 防塵罩 *2
P: 電位器
R: 旋轉編碼器
Y: 計數器LS *1
C: 夾具
K2, K4: 行程調整內部LS
J: 防塵罩 *2
P: 電位器

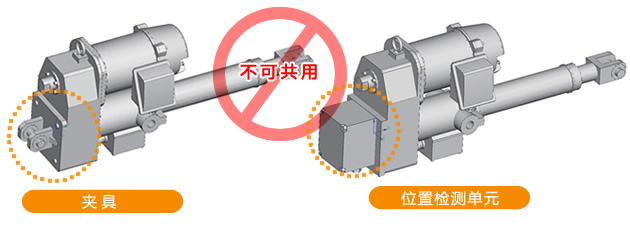

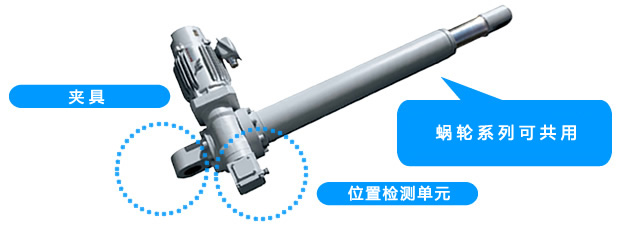

在現有動力缸上無法共用的夾具和位置檢測單元也可組合使用。
- 動力缸
- 動力缸 蝸輪系列
1. 附帶計數器LS的場合，無法與K2, K4, P, R共用。
2. 行程不變。
6. 型號一覽表
| 型號 | 容許推力 | 稱呼速度 50/60Hz | 行程 | 電機規格 | |
|---|---|---|---|---|---|
| kN | {kgf} | mm/s | mm | ||
| LPWB5000 | 49 | 5000 | 12/14.4 | 200～1000 |
* 附帶無勵磁作動型電機
* 三相誘導電機
* 相當IP55
|
* 可對應超出294kN {30000kgf}的機型。請咨詢本公司。
