ECHT撓性聯軸器 NEF 長襯塊型
2021/4/11 21:26:47 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： NEF
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
當設備間有距離要求時，請使用浮動軸。
根據長度可容許較大的偏心。 可制造電氣絕緣規格
所有商品種符合RoHS指令
標準機型
1. 特點
- 可使用浮動軸
- 大的容許偏心
- 最適于主軸驅動
- 庫存中含有各類長型襯塊類產品
- 輪轂端面間距(J 尺寸)最大可對應6m
當設備間有距離要求時，請使用浮動軸。
根據長度可容許較大的偏心。
與齒輪換向器配合使用、適用于主軸的驅動
因在庫中含有特定尺寸的長襯塊部品，所以無需等候。
JS型為G6.3/1800r/min相當的平衡設計。

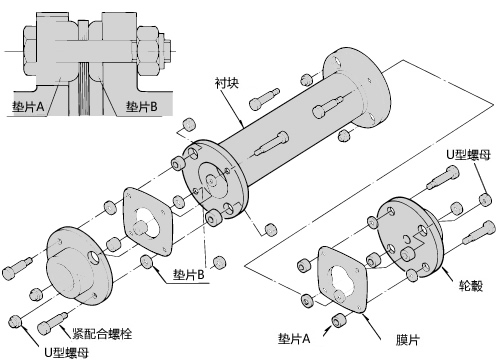

2. 構造

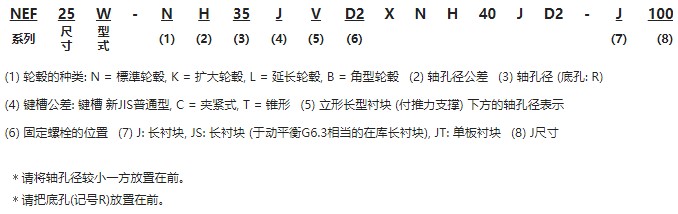

3． 型號表示舉例

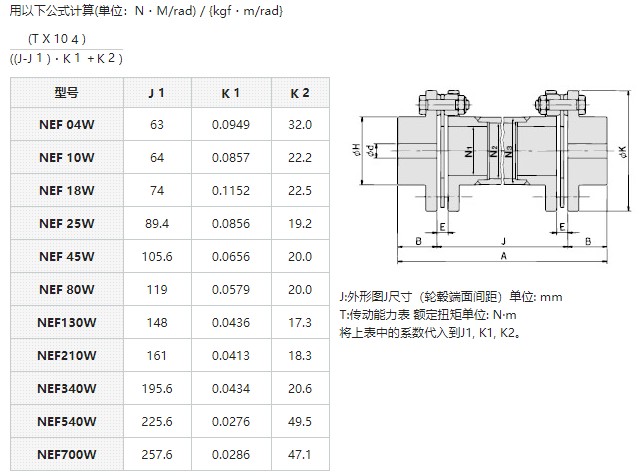

4． 長襯墊型的估算質量和慣性量，GD2計算式

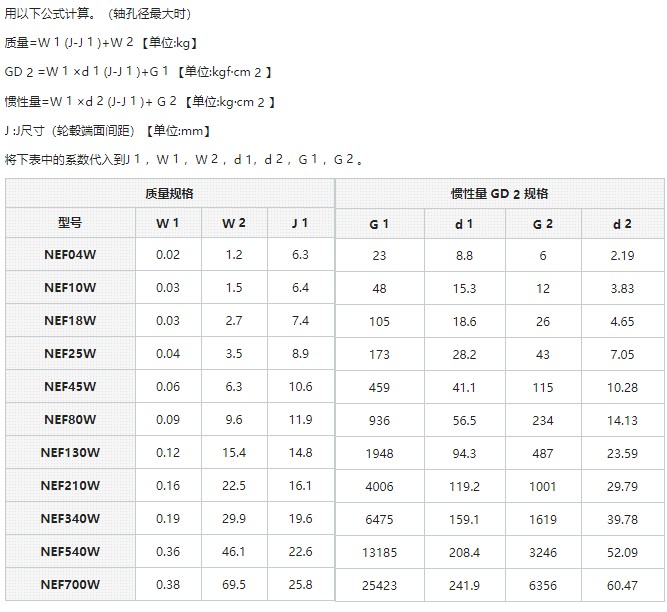

5. 長襯墊型的估算質量和慣性量，GD2計算式

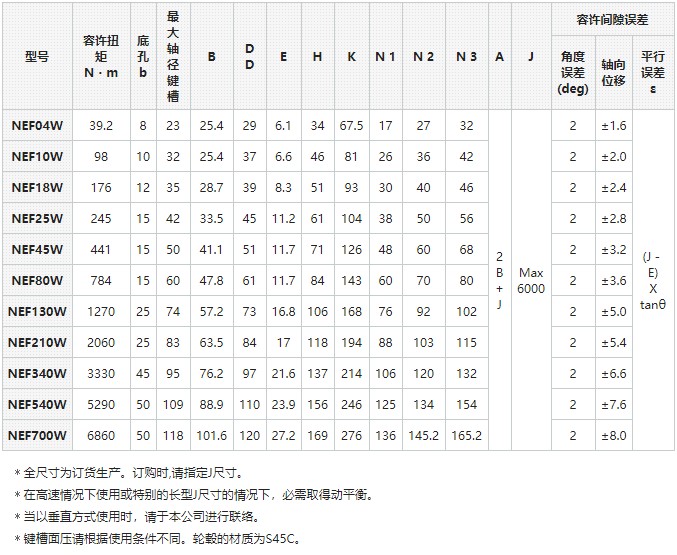

6． 傳動能力·尺寸表

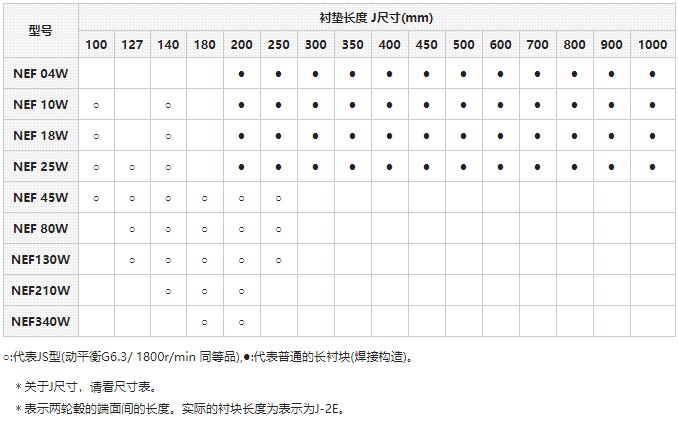

7. 庫存長襯塊型一覽表

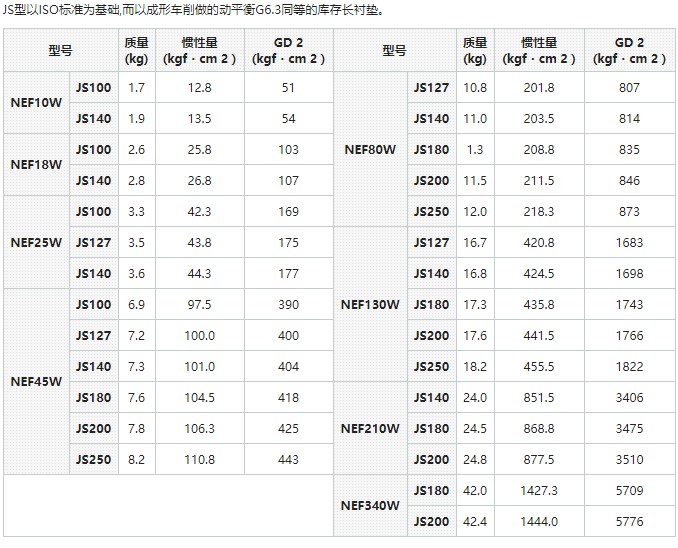

8． JS型長襯墊的質量,慣性量,GD2
