脹緊套（免鍵軸套）SL系列
2021/4/21 22:20:13 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： SL系列
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
最適于聯結空心軸的外鎖式聯結類型
- 標準規格
SL系列制品符合RoHS指令
脹緊套安裝方法、拆卸方法視頻
請點擊此處查看安裝方法、拆卸方法視頻
1．特點
- 從輪轂外側進行聯結的類型。
- 最適于減速機等類型的空心軸聯結。
- 設計中無需減少輪轂材料厚度可直接使用。
- 已涂好特殊潤滑劑，安裝時無需再涂潤滑脂。

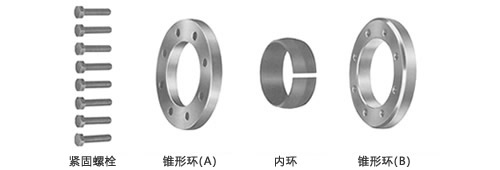

2．構造
SL系列的錐形環A、B的內徑面及內環的外徑面為錐形面，通過擰緊緊固螺栓，使錐形環A、B在錐形面上滑動。
3．機型標準規格
[標準規格] | 型號 | 適用輪轂外徑 | 傳遞扭矩 | 詳細數據 | |
|---|---|---|---|---|
| N?m | kgf?m | |||
| SL系列 | φ24～φ300 | 167～290000 | 17～29600 | 請點擊此處查看型號一覽表 |

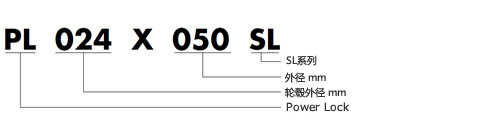

4．型號表示舉例
