電動動力千斤頂 JWB（滾珠絲桿型）
2021/5/17 22:40:06 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： JWB（滾珠絲桿型）
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
JWB（滾珠絲桿）是用于高速·高頻度的高性能千斤頂。
主要構件是精密滾珠絲桿和高精度蝸輪齒。
1． 特點
- 高效率
- 高速化
- 長壽命
滾珠絲桿效率高，即使小的驅動源也能獲得大的推力。
與梯形螺桿相比，可使設備實現更高效的高速運行。
由于使用可靠性高的滾珠絲桿，可預測其行走壽命。
*無自鎖性，必須加設剎車。

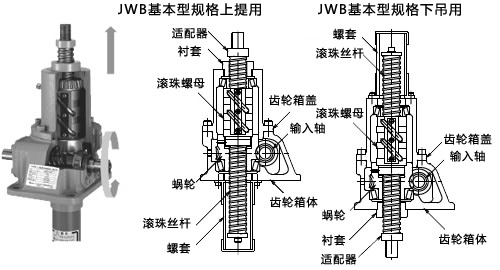

2． 基本型構造
3． 滑動螺母型結構

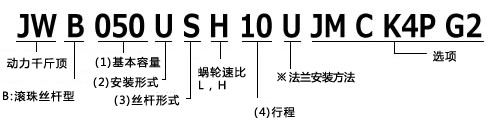

4． 型號表示舉例
(1) 基本容量
005: 4.90kN{0.5tf}
010: 9.80kN{1tf}
025: 24.5kN{2.5tf}
050: 49.0kN{5tf}
100: 98.0kN{10tf}
150: 147kN{15tf}
200: 196kN{20tf}
300: 294kN{30tf}
500: 490kN{50tf}
750: 735kN{75tf}
1000: 980kN{100tf}
(2) 安裝形式
U: 上提用
D: 下吊用
(3) 絲桿形式
S: 基本型
M: 止轉規格
R: 滑動螺母型
(4) 行程
1: 100mm
2: 200mm
3: 300mm
4: 400mm
5: 500mm
6: 600mm
8: 800mm
10: 1000mm
12: 1200mm
15: 1500mm
20: 2000mm
* 法蘭安裝型: U 滑動螺母型的場合
* JWB750, 1000型根據使用條件再制作。
* 關于實際速比，請參考「尺寸·產品規格」中的詳細信息。
5．標準規格
- 基本容量
- 行程
| 機座號 |
基本容量 kN{tf} |
蝸輪速比 | |
|---|---|---|---|
| H | L | ||
| 005 | 4.90｛0.5｝ | 5 | 20 |
| 010 | 9.80｛1｝ | 5 | 20 |
| 025 | 24.5｛2.5｝ | 6 | 24 |
| 050 | 49.0｛5｝ | 6 | 24 |
| 100 | 98.0｛10｝ | 8 | 24 |
| 150 | 147｛15｝ | 8 | 24 |
| 200 | 196｛20｝ | 8 | 24 |
| 300 | 294｛30｝ | 10 2/3 | 32 |
| 500 | 490｛50｝ | 10 2/3 | 32 |
| 750 | 735｛75｝ | 10 2/3 | 32 |
| 1000 | 980｛100｝ | 12 | 36 |
| 機座號 | 5 | 10 | 25 | 50 | 100 | 150 | 200 | 300 | 500 | 750 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 200 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 300 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 400 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 500 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 600 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 800 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 1000 | △ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 1200 | - | △ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 1500 | - | - | △ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 2000 | - | - | - | △ | △ | △ | ○ | △ | △ | △ | △ |
* ○:標準品 △:訂貨生產品 －:根據使用條件制造。請向敝公司咨詢。
* 滑動螺母規格可對應機座號超過JW300以上的產品。
* JWB750, 1000型根據使用條件再制作。
* JWB300, 500型中具有簡易型產品。
