電動動力缸 T系列
2021/5/16 20:50:21 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： T系列
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
堅固·高品質的動力缸。
強力保持負載的剎車電機，實現低噪音的齒輪速度減速部，為動力缸專門開發的高效滾珠絲桿，保護對方裝置的安全裝置，豐富的選配件根據您的用途以供選擇。
可在室外使用(IP55)
2018年5月底終止銷售定格推力6噸以上的機型。
1． 特點
- 易選的2大類型
- 豐富的機種
- 切實運行
- 豐富的選項
根據安全裝置的不同,分為2大類型。TB型裝有濕式打滑離合器。TC類型裝有推力檢測限位開關。
根據用途、推力、速度不同，有大量標準機型產品來對應。推力從2.45kN到313 kN之內，速度從10mm/s到120mm/s內來選定。
全機型使用高效滾珠絲桿和靜肅減速部和高可靠性的剎車電機。各系列內置高可靠性的安全裝置以應對過載。
行程調整限位開關：外置和內置2種，行程傳感器為電位器方式及旋轉編碼器方式的2種。用序列器控制，更方便。
2． 各類型(保護裝置)的分開使用·構造

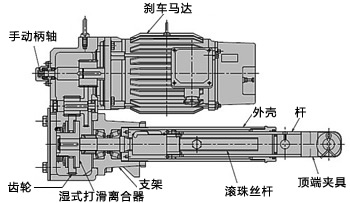

- TB類型（濕式打滑離合器類型: 經濟）

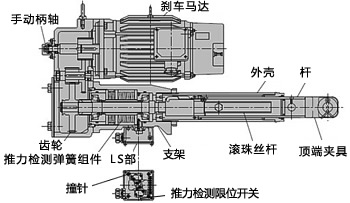

- TC類型（推力檢測結構類型）
安全裝置滑動離合器內置于減速部絲桿端的潤滑脂中，以確保穩定運行。采用特殊的襯墊，當過載或行程超出時發揮保護作用。
將預壓彈簧數的不同分為2類碟形彈簧和限位開關組成的推力檢測機構。在下列的場合發揮其效果。
* 上推(吊拉)停止時。
* 發生過載時，需要電氣信號。
* 停止中的負載端，有過載發生的場合。
※尤其是在受沖擊時,可通過內置的彈簧的撓曲來吸收沖擊負載。

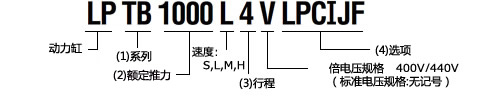

3． 型號表示舉例
(1) 系列
LPTB: 濕式打滑離合器類型
LPTC: 推力檢測裝置類型
(2) 額定推力
250： 2.45kN｛250kgf｝
500： 4.90kN｛500kgf｝
1000： 9.80kN｛1000kgf｝
2000： 19.6kN｛2000kgf｝
4000： 39.2kN｛4000kgf｝
32000： 313kN｛32000kgf｝
(3) 行程
2: 200mm
3: 300mm
5: 500mm
10: 1000mm
(4) 選項
L: 附帶2個行程調整外部LS
L3: 附帶3個行程調整外部LS
K2,K4: 位置檢測內部LS
P: 電位器
R: 旋轉編碼器
C: 附帶夾板夾具
I: I形頂端夾具（標準為無記號）
J: 附帶防塵罩
F: 電機接線盒及外部LS任意不同規格
* 本體型號不含耳軸夾具，需要時請指定耳軸型號。
* 選配件中備有手動操作用方向盤。
* 推力32噸的類型，動力缸U系列32噸將于2018年10月起開始銷售。
4． 標準規格
| 型號 |
額定推力 N ｛kgf｝ |
速度 mm/s 50/60Hz |
手動軸 旋轉一周的 負載移動量 mm |
電機 輸出 mm |
桿 旋轉力 N·m｛kgf·m｝ |
行程 mm |
|
|---|---|---|---|---|---|---|---|
|
LPTB250 LPTC250 |
S L M H |
2.45k {250} |
12.5/15 25/30 50/60 100/120 |
2.0 1.0 2.0 4.0 |
0.1 0.1 0.2 0.4 |
2.65 {0.27} |
200,300,400 500,600 |
|
LPTB500 LPTC500 |
S L M H |
4.90k {500} |
12.5/15 25/30 50/60 100/120 |
2.0 1.0 2.0 3.9 |
0.1 0.2 0.4 0.75 |
2.29 {0.54} |
200,300,400 500,600,800 |
|
LPTB1000 LPTC1000 |
S L M H |
9.80k {1000} |
12.5/15 25/30 50/60 100/120 |
2.0 1.0 2.0 4.0 |
0.2 0.4 0.75 1.5 |
14.7 {1.5} |
200,300,400 500,600,800 *1000 |
|
LPTB2000 LPTC2000 |
S L M H |
19.6k {2000} |
12.5/15 25/30 50/60 75/90 |
2.0 1.0 2.0 3.0 |
0.4 0.75 1.5 2.2 |
35.3 {3.6} |
200,300,400 500,600,800 *1000,*1200 |
|
LPTB4000 LPTC4000 |
S L M H |
39.2k {4000} |
9/11 25/30 35/42 60/72 |
1.4 1.0 1.4 2.4 |
0.75 1.5 2.2 3.7 |
83.3 {8.5} |
200,300,400 500,600,800 1000,1200,*1500 |
* *符號行程的場合，額定推力受限。詳細內容請向敝公司咨詢
5． 電機規格
| 形式 | 附帶剎車的全閉自冷型 |
|---|---|
| 輸出 | 標準機種參照一覽 |
| 極數·額定時間 | 4極 |
| 電壓 | 200V/200V/220V |
| 頻率 | 50Hz/60Hz/60Hz |
| 時間定格 | 30分種額定 |
| 耐熱等級 | E |
| 保護結構 | 全閉室外形(IP55) |
注) 上述以外的400V/440也可訂制
6． 選項類
關于選配件，請通過頁面上方的「尺寸·產品規格」按鈕進行到產品詳細信息畫面后，進行確認。
