革新的電動高速絲桿，實現低地化，可高速·高頻度運行。

電動高速絲桿最高運行速度高達200mm/s，最高100%ED負荷時間率，有助于提高裝置的生產性。

電動高速絲桿提高了運行速度，小型化，新開發的構造實現了地床化，為裝置簡化做出貢獻。

型號表示例

SJ	030	H	-	TU	T	4	M	K2
系列名	機座號	速度		安裝形式	軸的配置	行程	選項	選項

015: 15kN｛1.5tf｝/ 030: 30kN｛3tf｝/ 050: 50kN｛5tf｝


最大 200mm/s

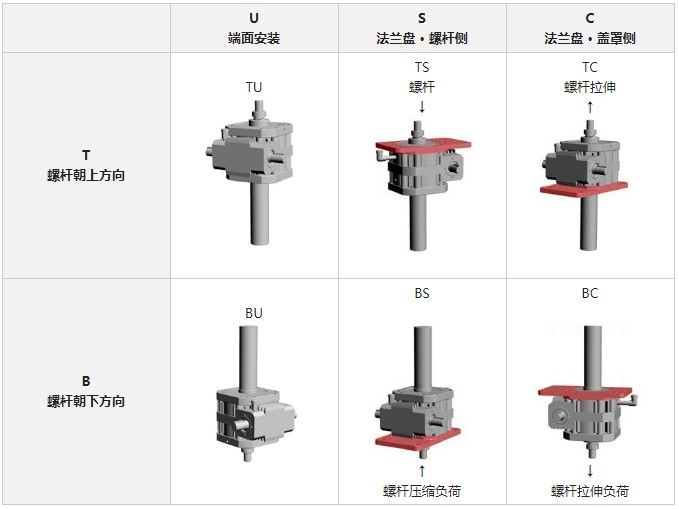

* 呼吸閥，放油塞得位置根據安裝形態變化。螺桿朝上 · 朝下以外的形態為特型品。

* 止動規格對軸速度有所限制，請與本公司確認。

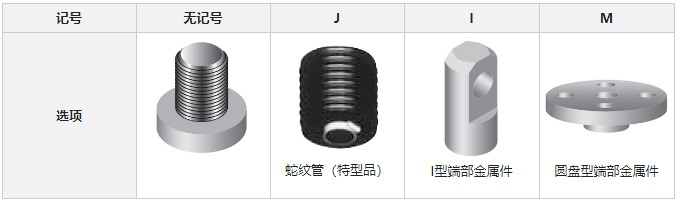

* 蛇紋管為特殊型號。需要考慮絲桿軸速度，請咨詢本公司。蛇紋管在粉塵環境下可起保護作用，不用于保護外部的滲水用途。

* 請將絲桿的壓縮/拉伸荷重限制在容許推力的50%之內。

* TS?BS的螺桿承受壓縮負荷時，請將容許推力限制為50%。

* TC?BC的螺桿承受壓縮負荷時，請將容許推力限制為50%。

	1	2	3	4	5	6	8	10	12	15
mm	100	200	300	400	500	600	800	1000	1200	1500

* 上述以外的行程為特殊型號。

* 015可生產制作1200mm為止的行程。



* 選項記號請按上述順序排列。




* 選項記號請按照上述順序排列。

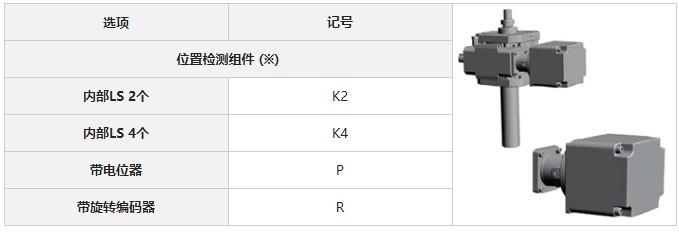

* 千斤頂和感知器選項的位置關系請參考商品目錄?？蛻?hù)無法變更安裝位置和電纜出口的方向。

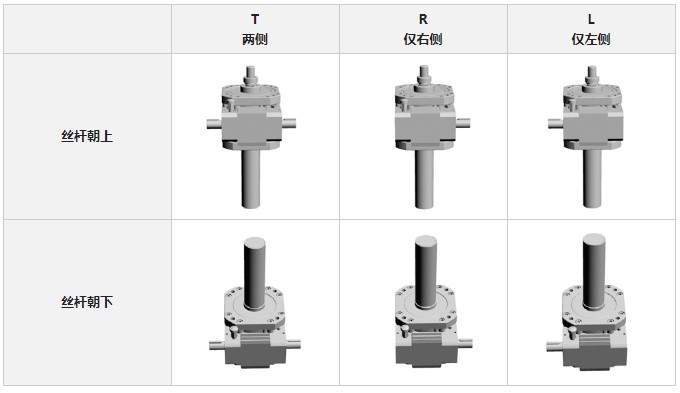

* 如果選擇了位置檢知選項，則軸配置為T(mén) (兩軸)。
