蝸輪蝸桿減速機 SWJ?SWJM系列
2021/4/10 21:33:49 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： SWJ?SWJM
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
為了實現性能提升和效率提高以及節能化，實施了模塊化選擇，此外還可安裝雙面法蘭。帶電機并備有豐富的選配件。
1．特點
- 裝配方向自由的專用箱體
- 使用專用潤滑油，實現更高效率·更高傳動能力
- 本公司采用獨自的新型油封結構，以實現油封的長壽命

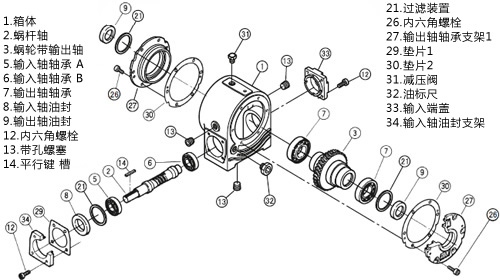

2．構造（SWJ50～70）
SWJ構造
本圖為代表案例。 SWJ50～63在結構上有不少的差異。
23．型號表示舉例
- 無電機
- 帯電機
- 帯高效率電機
SWJ 50 E 20 DF
(1) (2) (3) (4)
SWJM 42 E 40 DF 020 S
(1) (2) (3) (4) (5) (6)
SWJMR 63 E 40 DF 075 _ H-K
(1) (2) (3) (4) (5) (6) 選項
SWJ25: 25, 35, 42, 50, 63, 70
SWJM: 42, 50, 63, 70
(2) 安裝方向[SWJ25～70/SWJM35～70] E: E型
(3) 減速比10: 1/10, 15: 1/15, 20: 1/20, 25: 1/25,
30: 1/30, 40: 1/40, 50: 1/50, 60: 1/60
(4) 軸配置使用型號導航可自動合成型號
(5) 電機容量(三相)010: 0.1kW, 020: 0.2kW, 040: 0.4kW, 075: 0.75kW, 150: 1.5kW, 220: 2.2kW, 370: 3.7kW, 550: 5.5kW
(6) 電機安裝無代號: 帶高效率電機 (0.75kW～5.5kW) 例: 075V
B: 帶高效率電機 剎車的電機出貨 (0.75kW～5.5kW)
S: 帶標準電機出貨
SB: 帶標準剎車的電機出貨
SX: 客供電機，安裝出貨
Y: 電機在顧客處安裝時
請在減速機選項符號前填入「-」(連字符)。
請將電機選配符號中填寫在電機安裝代號「S」「SB」之后。

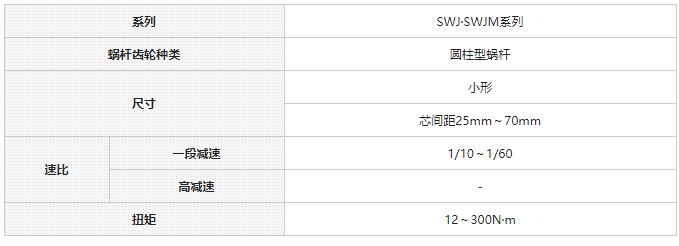

4．產品參數
