電動動力缸 環保系列 CDS型
2021/5/17 21:59:34 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： 環保系列 CDS型
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
全世界對關于環境問題非常關注。本公司在充分考慮環保后，開發了此電動缸產品。
與氣動或油壓方式相比具有明顯優勢，并使用不含有有害物質的零部件，與舊產品相比更環保。不僅可替換氣缸或油壓缸，還可對應其它各類用途。
符合RoHS指令
1． 特點
- 自行停止
- 降低運行成本和保護環境
- 高頻度運轉·長壽命
- 操作簡單
工作部中內藏彈簧和接線盒中裝載的CDS（Current Detective System），上推停止或過載時可檢測過電流，并自行停止電機。停止時，內置彈簧具有保持負載的上推力。在行程范圍內任一位置都能上推停止，而無需電氣定位信號或限位開關。
因為是電動形式，所以使用時只消耗電能很經濟。無需像氣缸那樣需空壓機一直運轉，可大幅降低運行成本。而且也無需擔心氣缸或油壓式那樣會(huì )所產生的噪音、油霧飛散。符合RoHS指令的環保型電動缸。
最大15次／分鐘的高頻運轉。使用滾珠絲桿，可期待的100萬次往返的長壽命。
安裝三相電源就可操作。無需行程調整用的限位開關，煩鎖的配線。也能對應長距離配線。

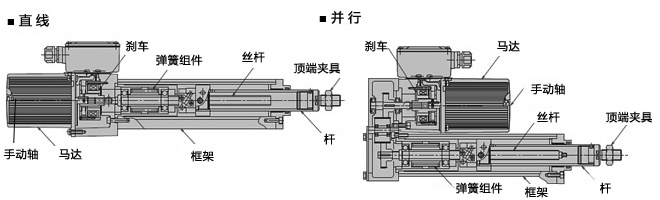

2． 構造

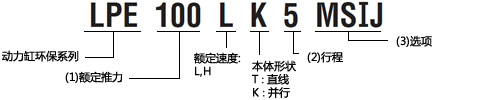

3． 型號表示舉例
(1)額定推力
025: 0250N｛25.5kgf｝
050: 0500N｛51.0kgf｝
100: 1000N｛102kgf｝
(2)行程
1: 100mm 4: 400mm
2: 200mm 5: 500mm
3: 300mm 6: 600mm
(3)選項
M: 止轉規格※1
S: 附帶磁性感應器
I: I形頂端夾具※2
U: U形頂端夾具※2
J: 防塵罩
* 1 附磁性感應器時產品規格必為防止轉型。
* 2 標準的頂端部為螺紋形狀。
4． 標準規格
| 型號 | 速度記號 |
本體 形狀 |
額定推力 N{kgf} |
速度 mm/s 50/60/60Hz |
電機輸出N·m |
行程 mm |
|---|---|---|---|---|---|---|
| LPE025 | H |
T K |
250{25.5} | 160/190/200 | 0.25 (50W同等) |
100 200 300 400 500 600 |
| LPE050 | L | 500{51.0} | 90/100/110 | 0.25 (50W同等) | ||
| H | 160/170/190 | 0.50 (90W同等) | ||||
| LPE100 | L | 1.00k{102} | 90/90/110 | 0.50 (90W同等) |
* 上推力根據機型不同而有所差異，為額定推力的2~3倍
5． 選項類
關于選配件，請咨詢確定產品詳細信息畫面后，進行確認。
