凸輪超越離合器 200系列
2021/4/24 21:57:46 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： 200系列
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
直接安裝在軸上，無內環。
標準機型
|
容量(扭矩范圍) N·m (kgf·m) |
|---|
| 39.2｛4｝～1400｛142｝ |
1． 特點
- 直接安裝在軸上且無內環的產品類型。
- 可安裝在鏈輪及齒輪等內部，使之更緊湊。
- 適合在低速～中速下使用。
- 按照訂購要求，可定制專用內環。

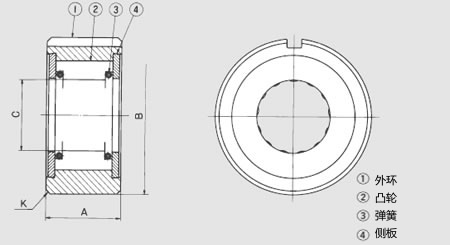

2． 構造

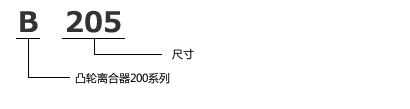

3． 型號表示舉例
※外徑尺寸同6200型軸承相同。
(例子:B205=6205，B206=6206，B207=6207，B208=6208)
(例子:B205=6205，B206=6206，B207=6207，B208=6208)

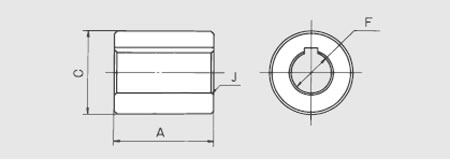

4． 專用內環
按訂購內容，制造各系列的專用內環。
| 內環型號 | 軸孔直徑 |
內環軌道直徑 C(+0～-0.025) |
寬 A |
||
|---|---|---|---|---|---|
| 直徑F H7 | 鍵槽 | 倒角J | |||
| B204-IR | 10 | 4X1.5 | 0.8 | 18.796 | 25 |
| B205-IR | 12.5 | 4X1.5 | 0.8 | 23.622 | 25 |
| B206-IR | 20 | 5X2 | 1.3 | 32.766 | 28 |
| B207-IR | 25 | 7X3 | 1.3 | 42.088 | 28 |
| B208-IR | 30 | 7X3 | 1.3 | 46.761 | 32 |
| B209-IR | 30 | 7X3 | 1.3 | 46.761 | 32 |
| B210-IR | 35 | 10X3.5 | 1.8 | 56.109 | 32 |
| B211-IR | 35 | 10X3.5 | 1.8 | 56.109 | 32 |
| B212-IR | 45 | 12X3.5 | 1.8 | 70.029 | 42 |
| B213-IR | 45 | 12X3.5 | 1.8 | 70.029 | 42 |
| B214-IR | 50 | 12X3.5 | 1.8 | 79.356 | 42 |
※凸輪離合器使用的扭矩接近最大扭矩時，請使用淬火軸，并請對軸的強度進行確認。
