電動動力缸 T系列同步規格
2021/5/16 21:18:27 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： T系列同步規格
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
動力缸同步規格使用1臺電機可同步聯動復數臺的動力缸。
提供結構簡單的經濟型（LPTB）和附帶推力檢測安裝置的類型（LPTC）?？筛鶕猛具x擇。
推力4噸以下的同步系列更名為「 動力缸T系列同步規格」。規格無變更。推力6噸以上推薦使用「動力缸 U系列同步規格」
1. 動力缸 T系列 同步規格的特長
- 長壽命
- 高速
- 安全
- 構造牢固
- 可復數臺聯動
- 可搖動運行
采用大負荷容量的滾珠絲桿，長使用壽命
可提供最大150mm/s高速運行的特殊型號產品。
可內置推力檢測裝置，檢測過載，保護設備。 (LPTC)

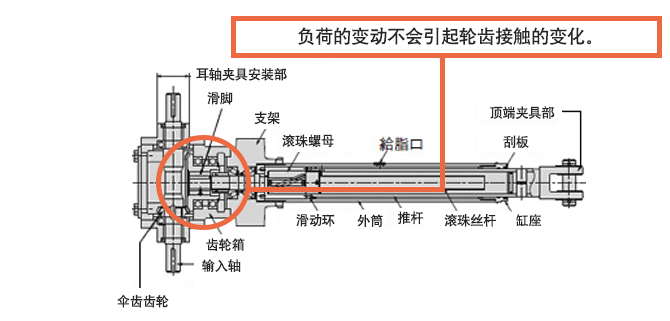

分離了承重的驅動部和減速部。負荷的變動不會(huì )引起輪齒接觸變化。
輸入軸具有足夠的強度，可對應復數臺的聯動。
輸入軸與耳軸部為同一軸心，聯動時也可進行搖動運行。
2．各個類型 (保護裝置)的用途 · 構造
- TB類型 (基本型，無過載保護裝置)
- TC類型 (附帶推力檢測裝置)
不內置過載保護裝置。
推薦同時采用本公司的過載保護繼電器，可檢測輸入側的電力過載，保護設備。

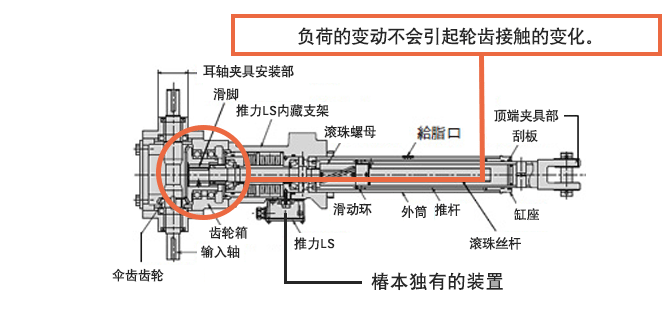

推力檢測裝置采用了兩種受壓且定數不同的盤狀彈簧，與限位開關組合使用，可在下列場合發揮效果。
* 按下（拉出）停止的場合
* 發生過載時需要電力信號的場合
* 停止時負荷側有可能超負荷承重的場合。
特別是在有沖擊力的場合，內置彈簧的撓性可吸收沖擊性負荷。
3．型號表示舉例
LP TB 1000 BR 6 LJ
(1) (2) (3) (4) (5) (6)
(1) 動力缸
(2) LPTB: T系列無推力檢測裝置， LPTC: T系列 附帶推力檢測裝置
(3) 容許推力:
500 = 4.90N {500kgf}, 1000 = 9.80N {1000kgf}, 2000 = 19.6N {2000kgf}, 4000 = 39.2kN {4000kgf}
(4) 輸入軸回轉方向:
BR = 帶傘齒齒輪 R形, BL = 帶傘齒齒輪 L形*R, L是輸入軸回轉方向與推桿移動方向的關系。
(5) 行程: 6 = 行程 600mm
6) 配件選項: L = 行程調整外部LS, J = 帶蛇紋管, I = I形頂端夾具 (標準為無記號 *行程無變化)
4．標準機型
| 形式 | 容許推力kN {kgf} |
導螺桿 (mm) |
齒輪減速比 | 綜合效率 (%) |
無負荷空轉扭矩 N·m {kgf·m} |
容許輸入軸扭矩 N·m {kgf·m} 注1) |
|---|---|---|---|---|---|---|
|
LPTB 500B LPTC |
4.90 {500} |
6 | 2 | 85.5 |
2.00 {0.21} |
19.2 {1.96} |
|
LPTB 1000B LPTC |
9.80 {1000} |
8 | 2 | 85.5 |
2.50 {0.26} |
39.2 {4.00} |
|
LPTB 2000B LPTC |
19.6 {2000} |
10 | 2 | 85.5 |
4.00 {0.41} |
89.2 {9.11} |
|
LPTB 4000B LPTC |
39.2 {4000} |
12 | 2 | 85.5 |
9.00 {0.92} |
211 {21.6} |
| 形式 |
輸入軸回轉一周時的推桿移動量 (mm) |
容許推力時 推桿回轉力 N·m{kgf·m} |
容許推力所需的輸入扭矩 N·m{kgf·m} 注2) |
容許最高速度 (mm/s) 注3) |
行程 (mm) |
|---|---|---|---|---|---|
|
LPTB 500B LPTC |
3 |
5.20 {0.53} |
4.8 {0.49} |
120 (TB) 60 (TC) |
200, 300, 400 500, 600, 800 |
|
LPTB 1000B LPTC |
4 |
13.8 {1.41} |
9.8 {1.0} |
120 (TB) 60 (TC) |
200, 300, 400 500, 600, 800 |
|
LPTB 2000B LPTC |
5 |
34.7 {3.54} |
22.3 {2.28} |
90 (TB) 60 (TC) |
200, 300, 400 500, 600, 800 |
|
LPTB 4000B LPTC |
6 |
83.2 {8.49} |
52.8 {5.39} |
72 (TB) 42 (TC) |
200, 300, 400 500, 600, 800 1000, 1200 |
* 注1 僅輸入軸的容許扭矩。 （聯動運行時請確認。）
* 注2 含有無負荷空轉扭矩的數值。
* 注3 容許最高速度（TB）為L(cháng)PTB類型，（TC）為L(cháng)PTC類型。
* 注4 在超出最大輸入回轉速度的場合使用時，可采用 高速特殊類型 。詳細請咨詢本公司。
5．特形対応
動力缸T系列同步規格，可提供高速的特殊類型。高速類型（作為特殊型號提供）
* 全部尺寸可對應 150mm/s 的高速運行。
* 高速運行可滿足裝置高速化 的要求。

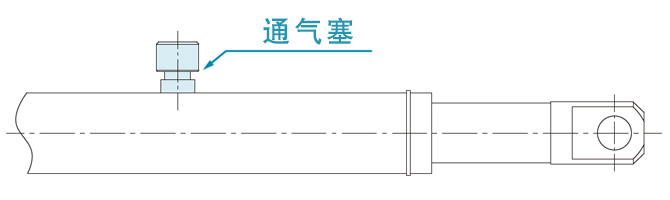

* 驅動部附帶通氣塞?！嗁彆r(shí)需告知通氣塞的位置。
附帶推力檢測機構的LPTC高速類型，不可作為安全裝置使用。不具備按停功能，請使用伺服電機進行減速停止。詳細請咨詢本公司。
