CROISE減速電機 CSMA系列
2021/4/10 19:40:07 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： CSMA
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
直交軸型蝸輪減速機，附帶小型 ·輕量 ·低噪音運行的電機。帯三相電機: 0.1kW～0.55kW
- 蝸輪減速機 噪音低
- 輸出軸標準為實心軸·空心軸
- 可以節省安裝空間及安裝方向自由

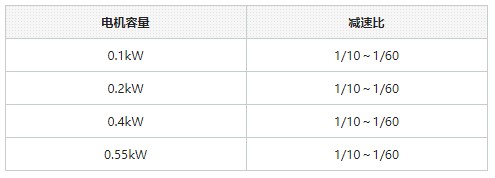

標準機型
1．特點
- 直交軸時節省空間
- 輕量·緊湊
- 肅靜運行
- 強力沖擊
- 出色的停止位精度
使用蝸輪齒的CROISE電機是直交軸，可以設置安裝中有效節省空間。CSM系列為一級蝸輪齒輪，減速比到1/60，產品齊全。
由于為全容量采用鋁框架的電機更輕量化，CSMA系列實現縱向的緊湊化。
因為采用蝸輪齒，同其他的齒輪結構相比可運行的更平滑、肅靜。還有，剎車使用的是靜音型，不會(huì )在吸引時產生刺耳的金屬聲。
同其他的齒輪結構相比，蝸輪齒的齒根強度更高、耐沖擊性更出色。
同其他的齒輪結構相比，背隙更小，位置精度更期待性更高。

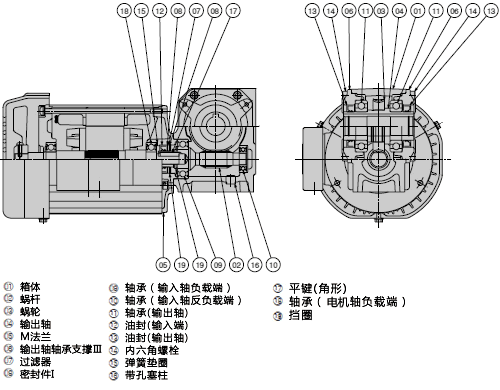

2. 構造 (空心軸)
CSMA構造
3．型號表示舉例
CSMA 010 - 13 0 L 20 T ***
(1) (2) (3) (4) (5) (6) (7) (8)
(1) 系列名: CSMA = 帯電機一級減速
(2) 電機容量 (例): 010 = 三相0.1kW
(3) 機座號: 13 = 機座號13, 16 = 機座號16
(4) 安裝代號
(5) 安裝形式: L = 底腳安裝型, U = 端面實裝型, H = 空心軸型
(6) 減速比: (例) 20 = 1/20, 50 = 1/50
(7) 軸配置: L = 從電機端看，輸出軸在左側, T = 輸出軸雙向輸出, R = 從電機端看，輸出軸在右側, 無符號: 空心軸型
(8) 選項代號
