ECHT撓性聯軸器 NER長墊片類型
2021/4/11 20:23:45 瀏覽：
- 品牌： 日本椿本(TSUBAKI)
- 型號： NER
- 注：可提供二維、三維圖紙、彩頁等資料！
產品介紹
ECHT撓性聯軸器的新產品 NER系列的長墊片類型。
輪轂面距離6000mm為止均可對應
* 訂單生產品
符合RoHS指令
1．ECHT撓性聯軸器 NER系列 長墊片類型的特長
- 大傳動力
- 操作性超群
- 可對應大軸孔徑
- 可使用浮動軸
- 提供特殊尺寸的長墊片類型
- 轂間最大距離為6m
- 復合墊片
采用新式膜片，原有系列相比，扭矩大幅提高。
采用將膜片·墊片一體化的獨有中心基團構造，無需麻煩的組裝作業。打緊松緩中心基團和輪轂間的螺栓即可拆裝。
采用中心基團構造，與原有系列相比，可將軸孔徑最大化。
當設備間有距離要求時，請使用浮動軸。
需求量大的特殊尺寸長墊片類型為庫存品，可迅速出貨。
輪轂間距離6000mm為止可對應
提供輕量，高耐腐蝕性的CFRP (碳素纖維強化塑料) 材質長墊片。

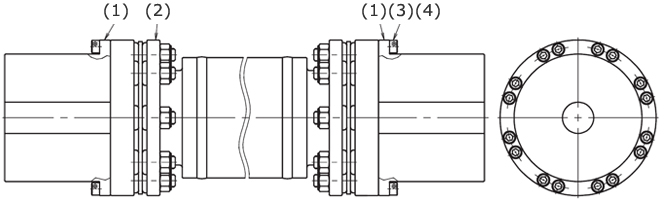

2．構造
(1) 輪轂A (2) 中心基團 (3) 定位螺栓 (4) 六角螺栓
3．型號表示舉例
NER 230 W - A F 70 P D1 X A G 80 J D2 - J1234
系列 尺寸 型式 (1) (2) (3) (4) (5) (1) (2) (3) (4) (5) (6)
(1) 輪轂的種類: A = 適配型輪轂
(2) 軸孔徑公差
(3) 軸孔徑 (底孔: R)
(4) 鍵槽公差
(5) 固定螺栓的位置
(6) 輪轂面間距離: JS = 庫存常規尺寸, J = 要求尺寸
- 請將軸孔徑較小一方放置在前。
- 請把底孔(記號R)放置在前
5．長墊片類型的回轉界限
長墊片類型高速使用的場合，為避開共振點需要檢查回轉速度。
選型時，請檢查各個型號的J尺寸，回轉速度是否在界限內。使用回轉速度超出所記載數值時，需要選擇大一個型號。
下表數值范圍外的場合，或無法加大型號時，本公司可制作增加墊片重量的 「長墊片高速規格」。詳情請咨詢。

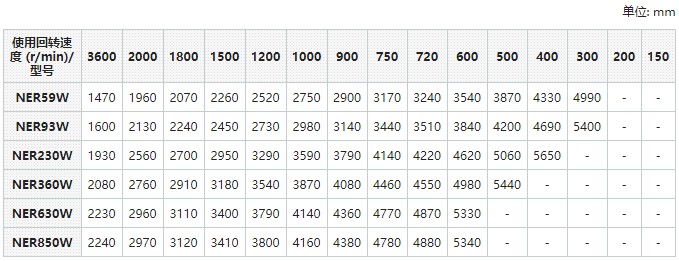

- 長墊片類型的回轉界限 (J尺寸)
